Page 88 -

Порівнюючи результати гідрування композитів з додатками Zr V O і
3
3
0.6
Ti Fe O, то за температури 100 °С чітко проявляється різниця в каталітичній
3
3
активності цих сполук. Швидкість абсорбції водню більша для композиту з
Zr V O . За 60 хв він поглинув 6 мас.%, тоді як з додатком Ti Fe O лише 3,86
3
3
3
3
0.6
мас.% водню. При 300 °С вона для обох композитів однакова – повне насичен-
ня воднем відбувається за ~20 с. Відсутність будь-якої різниці між цими додат-

ками пояснюється тим, що швидкість поглинання водню за цих температур ви-
значають процеси теплопереносу, а не кінетика хімічної взаємодії матеріалу з

воднем.

3.2.5 Гідролізне отримання водню з композитів MgH –Ti Fe O–С
2
3
3
Вивчено вплив складу композитів на основі стружки магнію MgH –
2
Ti Fe O–C на кінетику генерації водню в результаті його гідролізу в дистильо-
3
3
ваній воді та розчинах MgCl різної концентрації (рис. 3.19 і 3.20, табл. 3.12).
2

4
1200 1  H2O 78,3
MgCl2 моль/л 3
2  0,01
1000 3  0,03 65,2
4  0,05 2 52,2
V(H 2 ), мл/г 600 1 39,1 Конверсія, %
800

400

13
200 26,1

0
0 600 1200 1800
, c

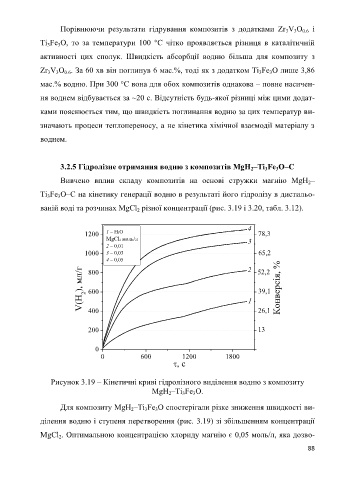

Рисунок 3.19 – Кінетичні криві гідролізного виділення водню з композиту
MgH –Ti Fe O.
3
2
3
Для композиту MgH –Ti Fe O спостерігали різке зниження швидкості ви-
3
3
2
ділення водню і ступеня перетворення (рис. 3.19) зі збільшенням концентрації
MgCl . Оптимальною концентрацією хлориду магнію є 0,05 моль/л, яка дозво-
2

88
