Page 78 -

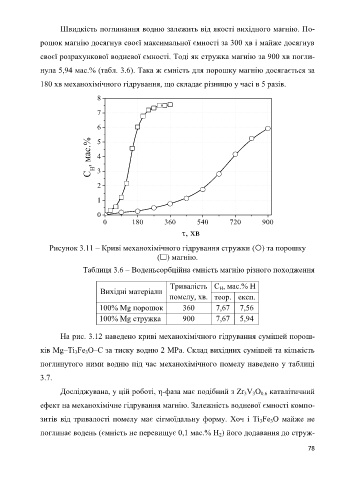

Швидкість поглинання водню залежить від якості вихідного магнію. По-

рошок магнію досягнув своєї максимальної ємності за 300 хв і майже досягнув

своєї розрахункової водневої ємності. Тоді як стружка магнію за 900 хв погли-

нула 5,94 мас.% (табл. 3.6). Така ж ємність для порошку магнію досягається за

180 хв механохімічного гідрування, що складає різницю у часі в 5 разів.

8

7

6

C H , мас.% 4
5

3

2

1

0
0 180 360 540 720 900
, хв

Рисунок 3.11 – Криві механохімічного гідрування стружки () та порошку
() магнію.

Таблиця 3.6 – Воденьсорбційна ємність магнію різного походження

Тривалість С , мас.% H
Н
Вихідні матеріали
помелу, хв. теор. експ.
100% Mg порошок 360 7,67 7,56

100% Mg стружка 900 7,67 5,94

На рис. 3.12 наведено криві механохімічного гідрування сумішей порош-

ків Mg–Ti Fe O–С за тиску водню 2 MPa. Склад вихідних сумішей та кількість
3
3
поглинутого ними водню під час механохімічного помелу наведено у таблиці

3.7.

Досліджувана, у цій роботі, η-фаза має подібний з Zr V O каталітичний
0.6
3
3
ефект на механохімічне гідрування магнію. Залежність водневої ємності компо-
зитів від тривалості помелу має сігмоїдальну форму. Хоч і Ti Fe O майже не
3
3
поглинає водень (ємність не перевищує 0,1 мас.% Н ) його додавання до струж-
2

78
