Page 79 -

ки магнію, в якості каталітичного додатку, покращує кінетику поглинання та

підвищує ємність поглинутого водню у порівняні з магнієм без додатків (рис.

3.11). Час поглинання такої самої кількості водню як стружкою магнію (5,94

мас.%) скоротився у ~1,35 рази.

7

6

5

C H , мас.% 4

3

2

1

0
0 120 240 360 480 600 720 840 960
, хв

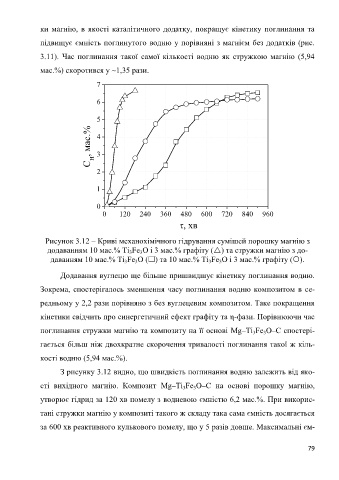

Рисунок 3.12 – Криві механохімічного гідрування сумішей порошку магнію з
додаванням 10 мас.% Ti Fe O і 3 мас.% графіту () та стружки магнію з до-
3
3
даванням 10 мас.% Ti Fe O () та 10 мас.% Ti Fe O і 3 мас.% графіту ().
3
3
3
3
Додавання вуглецю ще більше пришвидшує кінетику поглинання водню.
Зокрема, спостерігалось зменшення часу поглинання водню композитом в се-
редньому у 2,2 рази порівняно з без вуглецевим композитом. Таке покращення

кінетики свідчить про синергетичний ефект графіту та η-фази. Порівнюючи час

поглинання стружки магнію та композиту на її основі Mg–Ti Fe O–C спостері-
3
3
гається більш ніж двохкратне скорочення тривалості поглинання такої ж кіль-

кості водню (5,94 мас.%).
З рисунку 3.12 видно, що швидкість поглинання водню залежить від яко-

сті вихідного магнію. Композит Mg–Ti Fe O–C на основі порошку магнію,
3
3
утворює гідрид за 120 хв помелу з водневою ємністю 6,2 мас.%. При викорис-

тані стружки магнію у композиті такого ж складу така сама ємність досягається

за 600 хв реактивного кулькового помелу, що у 5 разів довше. Максимальні єм-

79
