Page 82 -

Таблиця 3.8 – Фазово-структурні характеристики матеріалів після механохіміч-
ного гідрування за результатами уточнення методом Рітвельда (до рис. 3.13)

Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалітів
гратки, Å мас.% (D );
V
мікронапруження (e)
α-MgH P4 /mnm a=4,536(3) 78,6(0,8) D = 6,12(6) нм
2
V
2
c=3,025(7) e=0,1(0,1) %
γ-MgH Pbcn a=4,533(6) 13,5(0,7) D =33,7(3) нм
V
2
b=5,448(4) e=0,6(0,1) %
c=4,932(6)
TiFe P6 /mmc a=4,838(1) 4,55(0,3) –
2
3
c=7,246(1)
Ti Fe Fm 6 m a=2,981(1) 2,25(0,3) –
3
MgH 2–Ti 3Fe 3O
c=8,235(3)
α-Fe Im3m a=2,879(5) 0,6(0,1) –

α-MgH P4 /mnm a=4,533(2) 69,1(1,1) D = 8,35(2) нм
2
V
2
c=3,029(7) e=0,2(1) %
γ-MgH Pbcn a=4,533(6) 20.8(1) D =25,8(1) нм
V
2
b=5,448(4) e=0,1(–) %
c=4,932(6)
TiFe P6 /mmc a=4,815(1) 5,3(0,1) –
3
2
c=7,569(2)
Ti Fe Fm 6 m a=3,007(9) 3,6(0,6) –
3
c=8,027(3)
MgH 2–Ti 3Fe 3O–С
α-Fe Im3m a=2,892(4) 0,8(0,1) –

1  -MgH
2
2  -MgH
2
3  Ti Fe O
3 3
Інтенсивність в.о.

1
2
3

20 30 40 50 60 70
2град

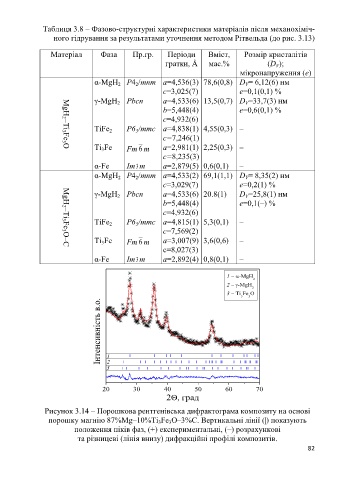

Рисунок 3.14 – Порошкова рентгенівська дифрактограма композиту на основі
порошку магнію 87%Mg–10%Ti Fe O–3%C. Вертикальні лінії (|) показують
3
3
положення піків фаз, (+) експериментальні, (–) розрахункові
та різницеві (лінія внизу) дифракційні профілі композитів.

82
