Page 83 -

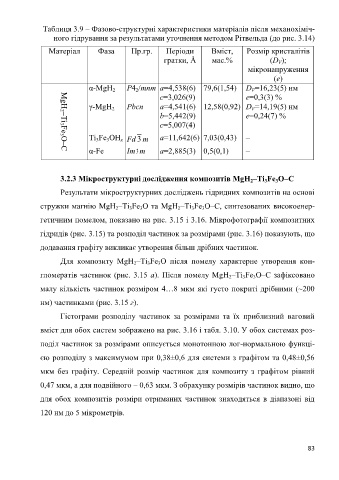

Таблиця 3.9 – Фазово-структурні характеристики матеріалів після механохіміч-
ного гідрування за результатами уточнення методом Рітвельда (до рис. 3.14)

Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалітів
гратки, Å мас.% (D );
V
мікронапруження
(e)
α-MgH P4 /mnm a=4,538(6) 79,6(1,54) D =16,23(5) нм
2
2
V
c=3,026(9) e=0,3(3) %
γ-MgH Pbcn a=4,541(6) 12,58(0,92) D =14,19(5) нм
V
2
b=5,442(9) e=0,24(7) %
c=5,007(4)
Ti Fe OH a=11,642(6) 7,03(0,43) –
x Fd 3 m
3
3
α-Fe Im3m a=2,885(3) 0,5(0,1) –
MgH 2–Ti 3Fe 3O–С

3.2.3 Мікроструктурні дослідження композитів MgH –Ti Fe O–С
3
2
3
Результати мікроструктурних досліджень гідридних композитів на основі
стружки магнію MgH –Ti Fe O та MgH –Ti Fe O–C, синтезованих високоенер-
3
3
3
2
3
2
гетичним помелом, показано на рис. 3.15 і 3.16. Мікрофотографії композитних
гідридів (рис. 3.15) та розподіл частинок за розмірами (рис. 3.16) показують, що
додавання графіту викликає утворення більш дрібних частинок.

Для композиту MgH –Ti Fe O після помелу характерне утворення кон-
3
2
3
гломератів частинок (рис. 3.15 а). Після помелу MgH –Ti Fe O–C зафіксовано
3
3
2
малу кількість частинок розміром 4…8 мкм які густо покриті дрібними (~200
нм) частинками (рис. 3.15 г).

Гістограми розподілу частинок за розмірами та їх приблизний ваговий

вміст для обох систем зображено на рис. 3.16 і табл. 3.10. У обох системах роз-

поділ частинок за розмірами описується монотонною лог-нормальною функці-

єю розподілу з максимумом при 0,38±0,6 для системи з графітом та 0,48±0,56

мкм без графіту. Середній розмір частинок для композиту з графітом рівний

0,47 мкм, а для подвійного – 0,63 мкм. З обрахунку розмірів частинок видно, що

для обох композитів розміри отриманих частинок знаходяться в діапазоні від

120 нм до 5 мікрометрів.

83
