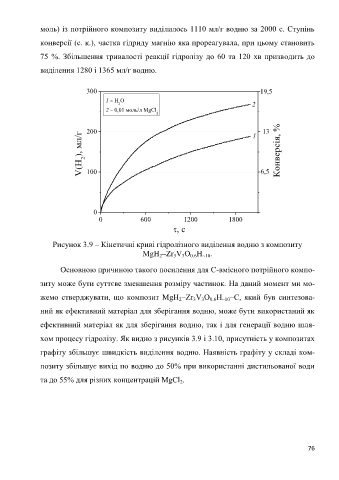

Page 76 -

моль) із потрійного композиту виділилось 1110 мл/г водню за 2000 c. Ступінь

конверсії (с. к.), частка гідриду магнію яка прореагувала, при цьому становить

75 %. Збільшення тривалості реакції гідролізу до 60 та 120 хв призводить до

виділення 1280 і 1365 мл/г водню.

300 19,5
1  H O
2 2
2  0,01 моль/л MgCl
2

200 1 13
V(H 2 ), мл/г 100 6,5 Конверсія, %

0
0 600 1200 1800
, c

Рисунок 3.9 – Кінетичні криві гідролізного виділення водню з композиту
MgH –Zr V O H .
2
3
~10
0.6
3
Основною причиною такого посилення для С-вмісного потрійного компо-
зиту може бути суттєве зменшення розміру частинок. На даний момент ми мо-
жемо стверджувати, що композит MgH –Zr V O H –C, який був синтезова-
~10
2
3
0.6
3
ний як ефективний матеріал для зберігання водню, може бути використаний як
ефективний матеріал як для зберігання водню, так і для генерації водню шля-
хом процесу гідролізу. Як видно з рисунків 3.9 і 3.10, присутність у композитах

графіту збільшує швидкість виділення водню. Наявність графіту у складі ком-

позиту збільшує вихід по водню до 50% при використанні дистильованої води

та до 55% для різних концентрацій MgCl .
2

76
