Page 74 -

Після 5-ти циклів абсорбції-десорбції водню при температурі 325 °С обо-

ротна воденьсорбційна ємність зберігається, а кінетика процесу десорбції на-

віть покращується: гідрид MgH –Zr V O H –С виділяє 6,5 мас.% водню
0.6
~10
3
2
3
менш ніж за 3 хв.
Після десорбції водню з гідридного композиту MgH –Zr V O H –С
3
3
2
0.6
~10
проводили його повторне гідрування при тиску H 2 МПа та температурах 100,
2
200 та 300 °С. Швидкість абсорбції водню суттєво зростала при підвищенні те-
мператури. При температурі 100 °С композит поглинає 6 мас.% водню протя-

гом 60 хв. При 200 та 300 °С композит поглинає 6,5 мас.% водню протягом 3 та
0,5 хв, відповідно. Окрім цього, композит повільно поглинають водень навіть за

кімнатної температури. Проте це відбувається впродовж кількох годин та пов-
ного насичення воднем не відбувається.

Для дослідження впливу вуглецю на сорбційні властивості композитів

Mg–Zr V O та Mg–Zr V O –C, їх повторно гідрували за однакових умов.
3
0.6
3
3
3
0.6
Криві абсорбції водню композитами при 200 °С наведено на рис. 3.8.
7
6

5

C H , мас.% 4

3

2

1

0
0 50 100 150 200 250 300
, с

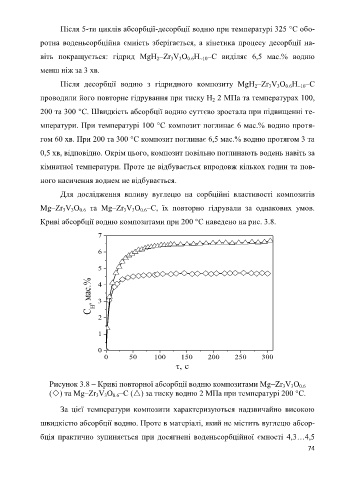

Рисунок 3.8 – Криві повторної абсорбції водню композитами Mg–Zr V O
3
0.6
3
() та Mg–Zr V O –C () за тиску водню 2 МПа при температурі 200 °С.
3
0.6
3
За цієї температури композити характеризуються надзвичайно високою
швидкістю абсорбції водню. Проте в матеріалі, який не містить вуглецю абсор-

бція практично зупиняється при досягнені воденьсорбційної ємності 4,3…4,5

74
