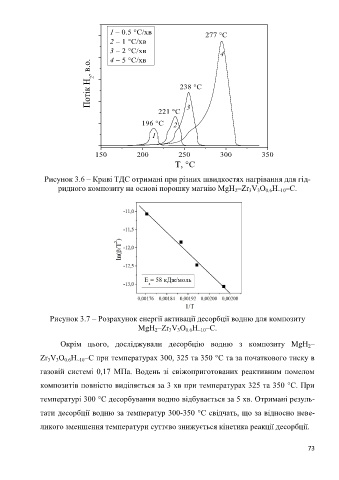

Page 73 -

1  0.5 °С/хв 277 °С
2  1 °С/хв
3  2 °С/хв 4
4  5 °С/хв
Потік H 2 , в.о. 238 °С

221 °С 3
196 °С 2

1

150 200 250 300 350
Т, °С

Рисунок 3.6 – Криві ТДС отримані при різних швидкостях нагрівання для гід-
ридного композиту на основі порошку магнію MgH –Zr V O H –C.
2
3
0.6
3
~10

Рисунок 3.7 – Розрахунок енергії активації десорбції водню для композиту
MgH –Zr V O H –С.
2
3
~10
0.6
3
Окрім цього, досліджували десорбцію водню з композиту MgH –
2
Zr V O H –С при температурах 300, 325 та 350 °С та за початкового тиску в
0.6
3
3
~10
газовій системі 0,17 MПa. Водень зі свіжоприготованих реактивним помелом
композитів повністю виділяється за 3 хв при температурах 325 та 350 °С. При
температурі 300 °С десорбування водню відбувається за 5 хв. Отримані резуль-

тати десорбції водню за температур 300-350 °С свідчать, що за відносно неве-
ликого зменшення температури суттєво знижується кінетика реакції десорбції.

73
