Page 152 -

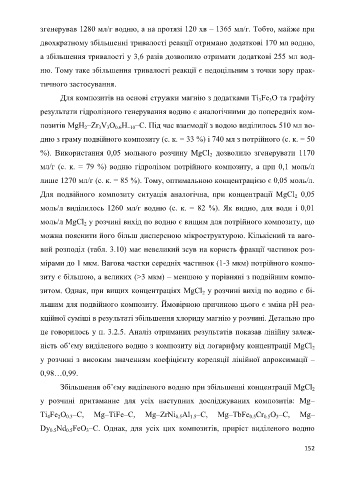

згенерував 1280 мл/г водню, а на протязі 120 хв – 1365 мл/г. Тобто, майже при

двохкратному збільшенні тривалості реакції отримано додаткові 170 мл водню,

а збільшення тривалості у 3,6 разів дозволило отримати додаткові 255 мл вод-

ню. Тому таке збільшення тривалості реакції є недоцільним з точки зору прак-

тичного застосування.

Для композитів на основі стружки магнію з додатками Ti Fe O та графіту
3
3
результати гідролізного генерування водню є аналогічними до попередніх ком-
позитів MgH –Zr V O H –C. Під час взаємодії з водою виділилось 510 мл во-
0.6
3
~10
2
3
дню з граму подвійного композиту (с. к. = 33 %) і 740 мл з потрійного (с. к. = 50
%). Використання 0,05 мольного розчину MgCl дозволило згенерувати 1170
2
мл/г (с. к. = 79 %) водню гідролізом потрійного композиту, а при 0,1 моль/л
лише 1270 мл/г (с. к. = 85 %). Тому, оптимальною концентрацією є 0,05 моль/л.

Для подвійного композиту ситуація аналогічна, при концентрації MgCl 0,05
2
моль/л виділилось 1260 мл/г водню (с. к. = 82 %). Як видно, для води і 0,01

моль/л MgCl у розчині вихід по водню є вищим для потрійного композиту, що
2
можна пояснити його більш дисперсною мікроструктурою. Кількісний та ваго-

вий розподіл (табл. 3.10) має невеликий зсув на користь фракції частинок роз-

мірами до 1 мкм. Вагова частки середніх частинок (1-3 мкм) потрійного компо-

зиту є більшою, а великих (>3 мкм) – меншою у порівняні з подвійним компо-

зитом. Однак, при вищих концентраціях MgCl у розчині вихід по водню є бі-
2
льшим для подвійного композиту. Ймовірною причиною цього є зміна pH реа-

кційної суміші в результаті збільшення хлориду магнію у розчині. Детально про

це говорилось у п. 3.2.5. Аналіз отриманих результатів показав лінійну залеж-

ність об’єму виділеного водню з композиту від логарифму концентрації MgCl
2
у розчині з високим значенням коефіцієнту кореляції лінійної апроксимації –

0,98…0,99.

Збільшення об’єму виділеного водню при збільшенні концентрації MgCl
2
у розчині притаманне для усіх наступних досліджуваних композитів: Mg–

Ti Fe O –C, Mg–TiFe–C, Mg–ZrNi Al –C, Mg–TbFe Cr O –C, Mg–
0.5
0.5
1.5
0.3
3
2
0.5
4
Dy Nd FeO –C. Однак, для усіх цих композитів, приріст виділеного водню
0.5
3
0.5
152
