Page 154 -

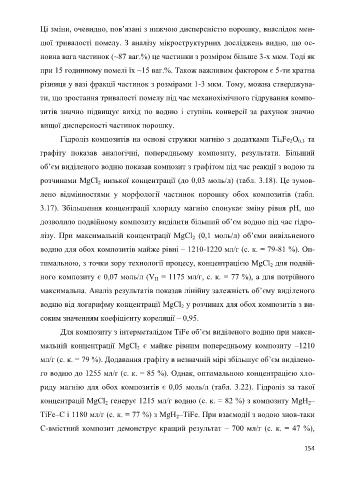

Ці зміни, очевидно, пов’язані з нижчою дисперсністю порошку, внаслідок мен-

шої тривалості помелу. З аналізу мікроструктурних досліджень видно, що ос-

новна вага частинок (~87 ваг.%) це частинки з розміром більше 3-х мкм. Тоді як

при 15 годинному помелі їх ~15 ваг.%. Також важливим фактором є 5-ти кратна

різниця у вазі фракції частинок з розмірами 1-3 мкм. Тому, можна стверджува-

ти, що зростання тривалості помелу під час механохімічного гідрування компо-

зитів значно підвищує вихід по водню і ступінь конверсії за рахунок значно
вищої дисперсності частинок порошку.

Гідроліз композитів на основі стружки магнію з додатками Ti Fe O та
2
4
0.3
графіту показав аналогічні, попередньому композиту, результати. Більший
об’єм виділеного водню показав композит з графітом під час реакції з водою та
розчинами MgCl низької концентрації (до 0,03 моль/л) (табл. 3.18). Це зумов-
2

лено відмінностями у морфології частинок порошку обох композитів (табл.

3.17). Збільшення концентрації хлориду магнію спонукає зміну рівня pH, що

дозволило подвійному композиту виділити більший об’єм водню під час гідро-

лізу. При максимальній концентрації MgCl (0,1 моль/л) об’єми вивільненого
2
водню для обох композитів майже рівні – 1210-1220 мл/г (с. к. = 79-81 %). Оп-

тимальною, з точки зору технології процесу, концентрацією MgCl для подвій-
2
ного композиту є 0,07 моль/л (V = 1175 мл/г, с. к. = 77 %), а для потрійного
H
максимальна. Аналіз результатів показав лінійну залежність об’єму виділеного

водню від логарифму концентрації MgCl у розчинах для обох композитів з ви-
2
соким значенням коефіцієнту кореляції – 0,95.

Для композиту з інтерметалідом TiFe об’єм виділеного водню при макси-

мальній концентрації MgCl є майже рівним попередньому композиту –1210
2
мл/г (с. к. = 79 %). Додавання графіту в незначній мірі збільшує об’єм виділено-

го водню до 1255 мл/г (с. к. = 85 %). Однак, оптимальною концентрацією хло-

риду магнію для обох композитів є 0,05 моль/л (табл. 3.22). Гідроліз за такої

концентрації MgCl генерує 1215 мл/г водню (с. к. = 82 %) з композиту MgH –
2
2
TiFe–С і 1180 мл/г (с. к. = 77 %) з MgH –TiFe. При взаємодії з водою знов-таки
2
С-вмістний композит демонструє кращий результат – 700 мл/г (с. к. = 47 %),

154
