Page 149 -

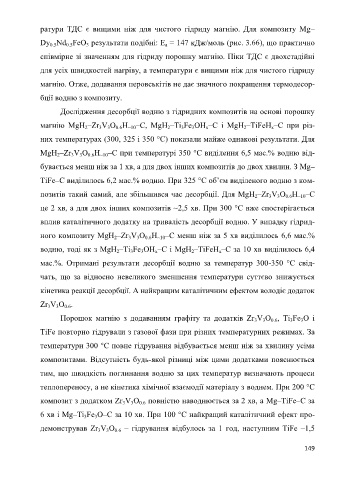

ратури ТДС є вищими ніж для чистого гідриду магнію. Для композиту Mg–

Dy Nd FeO результати подібні: E = 147 кДж/моль (рис. 3.66), що практично
0.5
0.5
a
3
співмірне зі значенням для гідриду порошку магнію. Піки ТДС є двохстадійні
для усіх швидкостей нагріву, а температури є вищими ніж для чистого гідриду

магнію. Отже, додавання перовськітів не дає значного покращення термодесор-

бції водню з композиту.

Дослідження десорбції водню з гідридних композитів на основі порошку
магнію MgH –Zr V O H –С, MgH –Ti Fe OH –С і MgH –TiFeH –C при різ-
0.6
3
2
3
~10
x
2
x
3
3
2
них температурах (300, 325 і 350 °С) показали майже однакові результати. Для
MgH –Zr V O H –С при температурі 350 °С виділення 6,5 мас.% водню від-
2
~10
0.6
3
3
бувається менш ніж за 1 хв, а для двох інших композитів до двох хвилин. З Mg–
TiFe–C виділилось 6,2 мас.% водню. При 325 °С об’єм виділеного водню з ком-
позитів такий самий, але збільшився час десорбції. Для MgH –Zr V O H –С
0.6
~10
3
3
2
це 2 хв, а для двох інших композитів ~2,5 хв. При 300 °С вже спостерігається
вплив каталітичного додатку на тривалість десорбції водню. У випадку гідрид-
ного композиту MgH –Zr V O H –С менш ніж за 5 хв виділилось 6,6 мас.%
3
0.6
3
2
~10
водню, тоді як з MgH –Ti Fe OH –С і MgH –TiFeH –C за 10 хв виділилось 6,4
2
x
2
x
3
3
мас.%. Отримані результати десорбції водню за температур 300-350 °С свід-
чать, що за відносно невеликого зменшення температури суттєво знижується
кінетика реакції десорбції. А найкращим каталітичним ефектом володіє додаток
Zr V O .
3
3
0.6
Порошок магнію з додаванням графіту та додатків Zr V O , Ti Fe O і
3
0.6
3
3
3
TiFe повторно гідрували з газової фази при різних температурних режимах. За
температури 300 °С повне гідрування відбувається менш ніж за хвилину усіма
композитами. Відсутність будь-якої різниці між цими додатками пояснюється
тим, що швидкість поглинання водню за цих температур визначають процеси
теплопереносу, а не кінетика хімічної взаємодії матеріалу з воднем. При 200 °С
композит з додатком Zr V O повністю наводнюється за 2 хв, а Mg–TiFe–C за
3
3
0.6
6 хв і Mg–Ti Fe O–C за 10 хв. При 100 °С найкращий каталітичний ефект про-
3
3
демонстрував Zr V O – гідрування відбулось за 1 год, наступним TiFe –1,5
3
3
0.6
149
