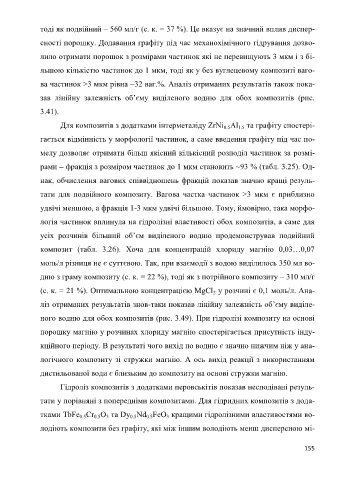

Page 155 -

тоді як подвійний – 560 мл/г (с. к. = 37 %). Це вказує на значний вплив диспер-

сності порошку. Додавання графіту під час механохімічного гідрування дозво-

лило отримати порошок з розмірами частинок які не перевищують 3 мкм і з бі-

льшою кількістю частинок до 1 мкм, тоді як у без вуглецевому композиті ваго-

ва частинок >3 мкм рівна ~32 ваг.%. Аналіз отриманих результатів також пока-

зав лінійну залежність об’єму виділеного водню для обох композитів (рис.

3.41).
Для композитів з додатками інтерметаліду ZrNi Al та графіту спостері-
1.5
0.5
гається відмінність у морфології частинок, а саме введення графіту під час по-
мелу дозволяє отримати більш якісний кількісний розподіл частинок за розмі-

рами – фракція з розміром частинок до 1 мкм становить ~93 % (табл. 3.25). Од-
нак, обчислення вагових співвідношень фракцій показав значно кращі резуль-

тати для подвійного композиту. Вагова частка частинок >3 мкм є приблизно

удвічі меншою, а фракція 1-3 мкм удвічі більшою. Тому, ймовірно, така морфо-

логія частинок вплинула на гідролізні властивості обох композитів, а саме для

усіх розчинів більший об’єм виділеного водню продемонстрував подвійний

композит (табл. 3.26). Хоча для концентрацій хлориду магнію 0,03…0,07

моль/л різниця не є суттєвою. Так, при взаємодії з водою виділилось 350 мл во-

дню з граму композиту (с. к. = 22 %), тоді як з потрійного композиту – 310 мл/г

(с. к. = 21 %). Оптимальною концентрацією MgCl у розчині є 0,1 моль/л. Ана-
2
ліз отриманих результатів знов-таки показав лінійну залежність об’єму виділе-

ного водню для обох композитів (рис. 3.49). При гідролізі композиту на основі

порошку магнію у розчинах хлориду магнію спостерігається присутність інду-

кційного періоду. В результаті чого вихід по водню є значно нижчим ніж у ана-

логічного композиту зі стружки магнію. А ось вихід реакції з використанням

дистильованої води є близьким до композиту на основі стружки магнію.

Гідроліз композитів з додатками перовськітів показав несподівані резуль-

тати у порівняні з попередніми композитами. Для гідридних композитів з дода-

тками TbFe Cr O та Dy Nd FeO кращими гідролізними властивостями во-
0.5
3
0.5
0.5
0.5
3
лодіють композити без графіту, які між іншим володіють менш дисперсною мі-
155
