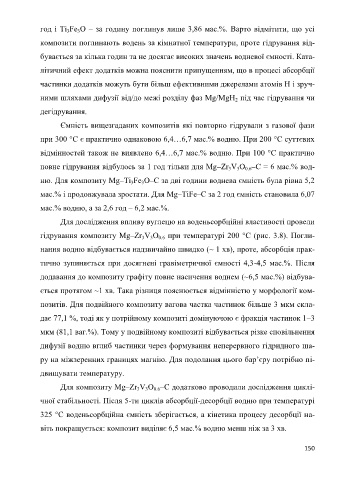

Page 150 -

год і Ti Fe O – за годину поглинув лише 3,86 мас.%. Варто відмітити, що усі
3
3
композити поглинають водень за кімнатної температури, проте гідрування від-

бувається за кілька годин та не досягає високих значень водневої ємності. Ката-

літичний ефект додатків можна пояснити припущенням, що в процесі абсорбції

частинки додатків можуть бути більш ефективними джерелами атомів Н і зруч-

ними шляхами дифузії від/до межі розділу фаз Mg/MgH під час гідрування чи
2

дегідрування.
Ємність вищезгаданих композитів які повторно гідрували з газової фази

при 300 °С є практично однаковою 6,4…6,7 мас.% водню. При 200 °С суттєвих
відмінностей також не виявлено 6,4…6,7 мас.% водню. При 100 °С практично

повне гідрування відбулось за 1 год тільки для Mg–Zr V O –C = 6 мас.% вод-
0.6
3
3
ню. Для композиту Mg–Ti Fe O–C за дві години воднева ємність була рівна 5,2
3
3
мас.% і продовжувала зростати. Для Mg–TiFe–C за 2 год ємність становила 6,07
мас.% водню, а за 2,6 год – 6,2 мас.%.

Для дослідження впливу вуглецю на воденьсорбційні властивості провели

гідрування композиту Mg–Zr V O при температурі 200 °С (рис. 3.8). Погли-
0.6
3
3
нання водню відбувається надзвичайно швидко (~ 1 хв), проте, абсорбція прак-
тично зупиняється при досягнені гравіметричної ємності 4,3-4,5 мас.%. Після

додавання до композиту графіту повне насичення воднем (~6,5 мас.%) відбува-

ється протягом ~1 хв. Така різниця пояснюється відмінністю у морфології ком-

позитів. Для подвійного композиту вагова частка частинок більше 3 мкм скла-

дає 77,1 %, тоді як у потрійному композиті домінуючою є фракція частинок 1–3

мкм (81,1 ваг.%). Тому у подвійному композиті відбувається різке сповільнення

дифузії водню вглиб частинки через формування неперервного гідридного ша-

ру на міжзеренних границях магнію. Для подолання цього бар’єру потрібно пі-

двищувати температуру.

Для композиту Mg–Zr V O –С додатково проводили дослідження циклі-
0.6
3
3
чної стабільності. Після 5-ти циклів абсорбції-десорбції водню при температурі
325 °С воденьсорбційна ємність зберігається, а кінетика процесу десорбції на-

віть покращується: композит виділяє 6,5 мас.% водню менш ніж за 3 хв.

150
