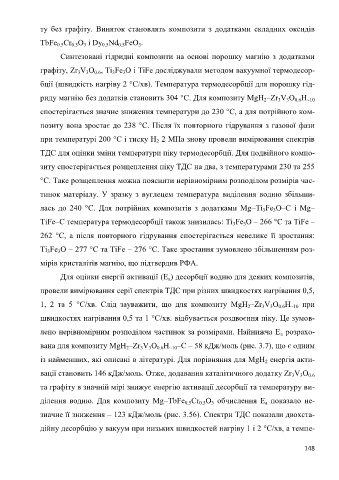

Page 148 -

ту без графіту. Виняток становлять композити з додатками складних оксидів

TbFe Cr O і Dy Nd FeO .
3
0.5
0.5
0.5
0.5
3
Синтезовані гідридні композити на основі порошку магнію з додатками
графіту, Zr V O , Ti Fe O і TiFe досліджували методом вакуумної термодесор-
3
0.6
3
3
3
бції (швидкість нагріву 2 °С/хв). Температура термодесорбції для порошку гід-
риду магнію без додатків становить 304 °C. Для композиту MgH –Zr V O H
0.6
~10
3
3
2
спостерігається значне зниження температури до 230 °C, а для потрійного ком-
позиту вона зростає до 238 °C. Після їх повторного гідрування з газової фази
при температурі 200 °C і тиску H 2 МПа знову провели вимірювання спектрів
2
ТДС для оцінки зміни температури піку термодесорбції. Для подвійного компо-

зиту спостерігається розщеплення піку ТДС на два, з температурами 230 та 255
°С. Таке розщеплення можна пояснити нерівномірним розподілом розмірів час-

тинок матеріалу. У зразку з вуглецем температура виділення водню збільши-

лась до 240 °С. Для потрійних композитів з додатками Mg–Ti Fe O–С і Mg–
3
3
TiFe–C температура термодесорбції також знизилась: Ti Fe O – 266 °С та TiFe –
3
3
262 °С, а після повторного гідрування спостерігається невелике її зростання:

Ti Fe O – 277 °С та TiFe – 276 °С. Таке зростання зумовлено збільшенням роз-
3
3
мірів кристалітів магнію, що підтвердив РФА.

Для оцінки енергії активації (E ) десорбції водню для деяких композитів,
a
провели вимірювання серії спектрів ТДС при різних швидкостях нагрівання 0,5,

1, 2 та 5 °C/хв. Слід зауважити, що для композиту MgH –Zr V O H при
~10
3
2
0.6
3
швидкостях нагрівання 0,5 та 1 °C/хв. відбувається роздвоєння піку. Це зумов-
лено нерівномірним розподілом частинок за розмірами. Найнижча E розрахо-
a
вана для композиту MgH –Zr V O H –С – 58 кДж/моль (рис. 3.7), що є одним
3
0.6
2
3
~10
із найменших, які описані в літературі. Для порівняння для MgH енергія акти-
2
вації становить 146 кДж/моль. Отже, додавання каталітичного додатку Zr V O
3
3
0.6
та графіту в значній мірі знижує енергію активації десорбції та температуру ви-
ділення водню. Для композиту Mg–TbFe Cr O обчислення E показало не-
a
0.5
0.5
3
значне її зниження – 123 кДж/моль (рис. 3.56). Спектри ТДС показали двохста-
дійну десорбцію у вакуум при низьких швидкостей нагріву 1 і 2 °С/хв, а темпе-

148
