Page 157 -

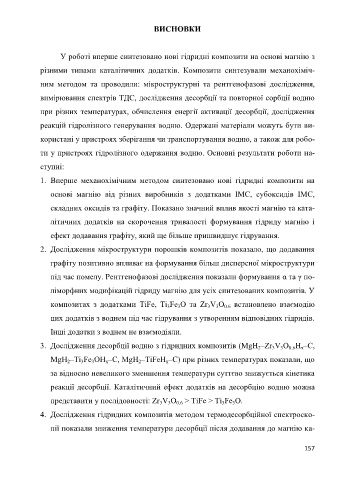

ВИСНОВКИ

У роботі вперше синтезовано нові гідридні композити на основі магнію з

різними типами каталітичних додатків. Композити синтезували механохіміч-

ним методом та проводили: мікроструктурні та рентгенофазові дослідження,

вимірювання спектрів ТДС, дослідження десорбції та повторної сорбції водню

при різних температурах, обчислення енергії активації десорбції, дослідження
реакцій гідролізного генерування водню. Одержані матеріали можуть бути ви-

користані у пристроях зберігання чи транспортування водню, а також для робо-
ти у пристроях гідролізного одержання водню. Основні результати роботи на-

ступні:
1. Вперше механохімічним методом синтезовано нові гідридні композити на

основі магнію від різних виробників з додатками ІМС, субоксидів ІМС,

складних оксидів та графіту. Показано значний вплив якості магнію та ката-

літичних додатків на скорочення тривалості формування гідриду магнію і

ефект додавання графіту, який ще більше пришвидшує гідрування.

2. Дослідження мікроструктури порошків композитів показало, що додавання

графіту позитивно впливає на формування більш дисперсної мікроструктури

під час помелу. Рентгенофазові дослідження показали формування α та γ по-

ліморфних модифікацій гідриду магнію для усіх синтезованих композитів. У

композитах з додатками TiFe, Ti Fe O та Zr V O встановлено взаємодію
3
0.6
3
3
3
цих додатків з воднем під час гідрування з утворенням відповідних гідридів.
Інші додатки з воднем не взаємодіяли.
3. Дослідження десорбції водню з гідридних композитів (MgH –Zr V O H –С,
2
x
0.6
3
3
MgH –Ti Fe OH –С, MgH –TiFeH –С) при різних температурах показали, що
x
3
3
2
2
x
за відносно невеликого зменшення температури суттєво знижується кінетика
реакції десорбції. Каталітичний ефект додатків на десорбцію водню можна
представити у послідовності: Zr V O > TiFe > Ti Fe O.
3
3
0.6
3
3
4. Дослідження гідридних композитів методом термодесорбційної спектроско-
пії показали зниження температури десорбції після додавання до магнію ка-
157
