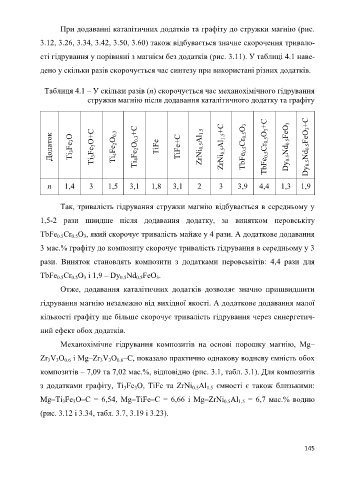

Page 145 -

При додаванні каталітичних додатків та графіту до стружки магнію (рис.

3.12, 3.26, 3.34, 3.42, 3.50, 3.60) також відбувається значне скорочення тривало-

сті гідрування у порівняні з магнієм без додатків (рис. 3.11). У таблиці 4.1 наве-

дено у скільки разів скорочується час синтезу при використані різних додатків.

Таблиця 4.1 – У скільки разів (n) скорочується час механохімічного гідрування
стружки магнію після додавання каталітичного додатку та графіту

Додаток Ti 3Fe 3O Ti 3Fe 3O+C Ti 4Fe 2O 0.3 Ti 4Fe 2O 0.3+C TiFe TiFe+C ZrNi 0.5Al 1.5 ZrNi 0.5Al 1.5+C TbFe 0.5Cr 0.5O 3 TbFe 0.5Cr 0.5O 3+C Dy 0.5Nd 0.5FeO 3 Dy 0.5Nd 0.5FeO 3+C

n 1,4 3 1,5 3,1 1,8 3,1 2 3 3,9 4,4 1,3 1,9

Так, тривалість гідрування стружки магнію відбувається в середньому у

1,5-2 рази швидше після додавання додатку, за винятком перовськіту

TbFe Cr O , який скорочує тривалість майже у 4 рази. А додаткове додавання
3
0.5
0.5
3 мас.% графіту до композиту скорочує тривалість гідрування в середньому у 3
рази. Виняток становлять композити з додатками перовськітів: 4,4 рази для

TbFe Cr O і 1,9 – Dy Nd FeO .
0.5
3
0.5
3
0.5
0.5
Отже, додавання каталітичних додатків дозволяє значно пришвидшити
гідрування магнію незалежно від вихідної якості. А додаткове додавання малої
кількості графіту ще більше скорочує тривалість гідрування через синергетич-

ний ефект обох додатків.
Механохімічне гідрування композитів на основі порошку магнію, Mg–

Zr V O і Mg–Zr V O –C, показало практично однакову водневу ємність обох
0.6
3
3
3
3
0.6
композитів – 7,09 та 7,02 мас.%, відповідно (рис. 3.1, табл. 3.1). Для композитів
з додатками графіту, Ti Fe O, TiFe та ZrNi Al ємності є також близькими:
3
1.5
0.5
3
Mg–Ti Fe O–C = 6,54, Mg–TiFe–C = 6,66 і Mg–ZrNi Al = 6,7 мас.% водню
0.5
1.5
3
3
(рис. 3.12 і 3.34, табл. 3.7, 3.19 і 3.23).
145
