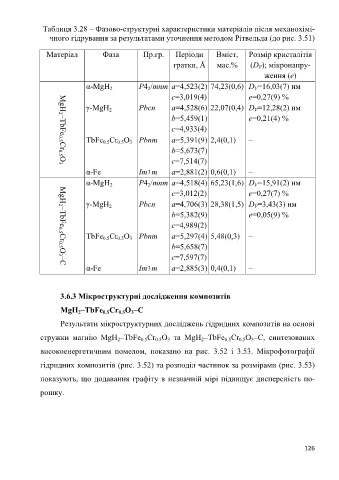

Page 126 -

Таблиця 3.28 – Фазово-структурні характеристики матеріалів після механохімі-
чного гідрування за результатами уточнення методом Рітвельда (до рис. 3.51)

Матеріал Фаза Пр.гр. Періоди Вміст, Розмір кристалітів
гратки, Å мас.% (D ); мікронапру-
V
ження (e)
α-MgH P4 /mnm a=4,523(2) 74,23(0,6) D =16,03(7) нм
2
V
2
c=3,019(4) e=0,27(9) %
γ-MgH Pbcn a=4,528(6) 22,07(0,4) D =12,28(2) нм
V
2
b=5,459(1) e=0,21(4) %
c=4,933(4)

TbFe Cr O Pbnm a=5,391(9) 2,4(0,1) –
0.5
3
0.5
b=5,673(7)
c=7,514(7)
MgH 2–TbFe 0.5Cr 0.5O 3
α-Fe Im3m a=2,881(2) 0,6(0,1) –
α-MgH P4 /mnm a=4,518(4) 65,23(1,6) D =15,91(2) нм
2
2
V
c=3,012(2) e=0,27(7) %
γ-MgH Pbcn a=4,706(3) 28,38(1,5) D =3,43(3) нм
V
2
b=5,382(9) e=0,05(9) %
c=4,989(2)

TbFe Cr O Pbnm a=5,297(4) 5,48(0,3) –
3
0.5
0.5
b=5,658(7)
c=7,597(7)
α-Fe Im3m a=2,885(3) 0,4(0,1) –
MgH 2–TbFe 0.5Cr 0.5O 3–C

3.6.3 Мікроструктурні дослідження композитів

MgH –TbFe Cr O –С
0.5
3
0.5
2
Результати мікроструктурних досліджень гідридних композитів на основі
стружки магнію MgH –TbFe Cr O та MgH –TbFe Cr O –C, синтезованих
0.5
3
0.5
2
2
0.5
3
0.5
високоенергетичним помелом, показано на рис. 3.52 і 3.53. Мікрофотографії
гідридних композитів (рис. 3.52) та розподіл частинок за розмірами (рис. 3.53)
показують, що додавання графіту в незначній мірі підвищує дисперсність по-
рошку.

126
