Page 128 -

дає майже 16 ваг.%. Кількість частинок з середнім розміром (1-3 мкм) зменши-

лась до ~12 %, що майже удвічі менше ніж для подвійного композиту – ~26 %.

Вагова частка цієї фракції частинок очікувано також знизилась на ~15 ваг.% у

порівняні з подвійним композитом і складає ~55 ваг.%. Кількісна частка части-

нок з розмірами більше 3 мкм практично не змінилась з додаванням вуглецю –

менше 1 %, а вагова зросла на ~7 ваг.%. Тому, можна стверджувати, що підви-

щення дисперсності частинок при додаванні вуглецю відбулось за рахунок час-
тинок розмірами 1-3 мкм.

15 18
d = 0,53 ± 0,6 мкм d = 0,48 ± 0,5 мкм
15
12 12

Фракція, % 9 Фракція, % 9

6
6

3 3

0 0
0 1 2 3 4 0 1 2 3 4
d, мкм d, мкм
а б

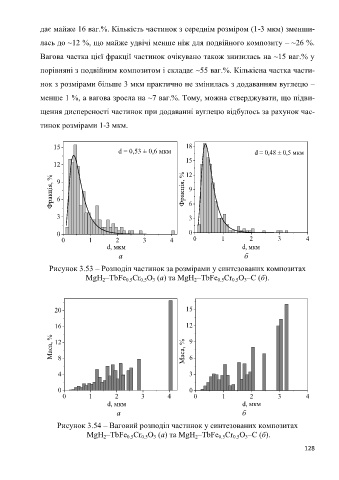

Рисунок 3.53 – Розподіл частинок за розмірами у синтезованих композитах
MgH –TbFe Cr O (а) та MgH –TbFe Cr O –C (б).
0.5
2
0.5
3
3
2
0.5
0.5

20 15
16 12
Маса, % 12 Маса, % 9

8
6
4 3

0 0
0 1 2 3 4 0 1 2 3 4
d, мкм d, мкм
а б
Рисунок 3.54 – Ваговий розподіл частинок у синтезованих композитах
MgH –TbFe Cr O (а) та MgH –TbFe Cr O –C (б).
3
0.5
0.5
0.5
0.5
2
2
3
128
