Page 129 -
P. 129
Таблиця 3.29 – Кількісний та масовий розподіл частинок у приготовлених ком-
позитах (до рис. 3.53 і 3.54)
Фракція частинок, MgH –TbFe Cr O MgH –TbFe Cr O –C
3
0.5
0.5
0.5
0.5
3
2
2
мкм Кількість, % Ваг., % Кількість, % Ваг., %
0,2-1 73,5 7,7 87,4 16
1-3 25,9 70 11,7 55,1
>3 0,6 22,3 0,9 29,1
3.6.4 Дослідження термодесорбції водню з композиту
MgH –TbFe Cr O
3
0.5
2
0.5
На рис. 3.55 наведені криві термодесорбції з гідридного композиту на ос-
нові порошку магнію MgH –TbFe Cr O . За низьких швидкостей нагріву 1
0.5
0.5
2
3
°С/хв десорбція у вакуум відбувається двохстадійно, але з меншим другим пі-
ком. Присутність додаткового плечового піку викликане незначними локаль-
ними дефектами чи неоднорідністю. При зростанні швидкості нагріву до 2
°С/хв другий пік стає горизонтальним. За швидкостей нагріву 3 та 5 °С/хв десо-
рбція в вакуум відбувається одностадійно, що означає відсутність дефектів чи
неоднорідностей. Порівнюючи температуру термодесорбції для гідриду магнію
без додатків з отриманими результатами для композиту MgH –TbFe Cr O ,
0.5
3
0.5
2
можна стверджувати що додавання перовськіту лише підвищує температуру
термодесорбції.
1 1 °С/хв 334 °С
2 2 °С/хв
3 3 °С/хв 328 °С
4 5 °С/хв
Потік H 2 , в.о. 309 °С
304 °С
3 4
2
1
250 275 300 325 350 375
Т, °С

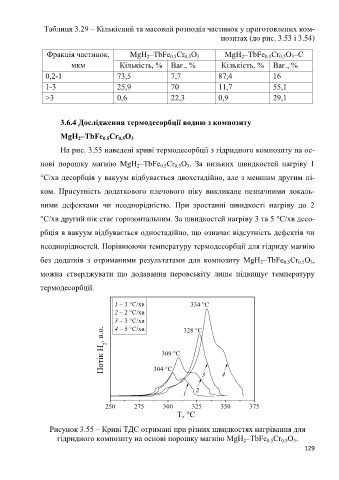

Рисунок 3.55 – Криві ТДС отримані при різних швидкостях нагрівання для
гідридного композиту на основі порошку магнію MgH –TbFe Cr O .
3
2
0.5
0.5
129
