Page 125 -

3.6.2 Фазовий склад композитів MgH –TbFe Cr O –С
0.5
3
2
0.5
Рентгенівські дифрактограми зразків після високоенергетичного помелу у
водні показано на рис. 3.51. РФА аналіз готових композитів показав утворення

двох поліморфних модифікацій гідриду магнію – α та γ гідридів магнію, прито-

му взаємодія перовськітів з воднем відсутня. Розмір кристалітів α гідриду маг-

нію отриманий за результатами профільного аналізу дифракційних піків для

всіх композитів майже однаковий і рівний ~16 нм (табл. 3.28), що більш ніж у
двічі більше ніж для гідриду магнію без додатків (7 нм). Для γ гідриду магнію

розмір кристалітів рівний 3,4 і 12,3 нм для C-вмісного і безвуглецевого компо-
зиту відповідно. Жодних піків кристалічного графіту у композитах не зафіксо-

вано, що свідчить про його аморфізацію під час помелу. У обох композитах
присутня незначна кількість слідів заліза (<1 мас.%) спричинена стирання ме-

лючих тіл при високоенергетичному помелі та оксиду магнію (<1 мас.%), що

зумовлено зніманням дифрактограми на повітрі.

1  -MgH 1  -MgH
2 2
2  -MgH 2  -MgH
2 0.5 3 3  TbFe Cr O 3
2
3  TbFe Cr O
Інтенсивність, в.о. Інтенсивність, в.о.
0.5
0.5
0.5

2 1 2 3 1
3
20 30 40 50 60 70 80 90 20 30 40 50 60 70 80 90
2град 2град

а б

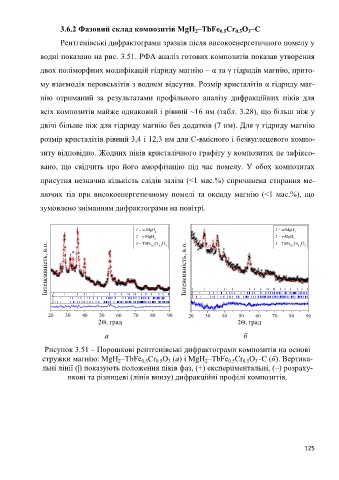

Рисунок 3.51 – Порошкові рентгенівські дифрактограми композитів на основі
стружки магнію: MgH –TbFe Cr O (а) і MgH –TbFe Cr O –C (б). Вертика-
0.5
3
0.5
2
0.5
2
3
0.5
льні лінії (|) показують положення піків фаз, (+) експериментальні, (–) розраху-
нкові та різницеві (лінія внизу) дифракційні профілі композитів.

125
