Page 127 -

а б

в г

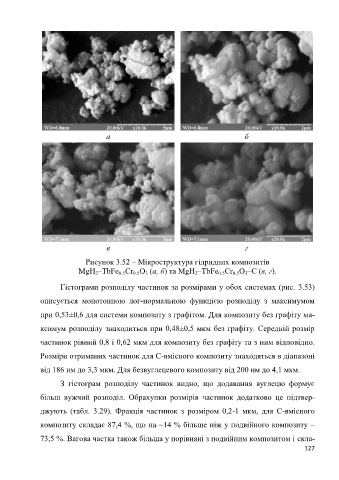

Рисунок 3.52 – Мікроструктура гідридних композитів
MgH –TbFe Cr O (а, б) та MgH –TbFe Cr O –C (в, г).
2
0.5
3
0.5
0.5
3
2
0.5
Гістограми розподілу частинок за розмірами у обох системах (рис. 3.53)
описується монотонною лог-нормальною функцією розподілу з максимумом
при 0,53±0,6 для системи композиту з графітом. Для композиту без графіту ма-
ксимум розподілу знаходиться при 0,48±0,5 мкм без графіту. Середній розмір

частинок рівний 0,8 і 0,62 мкм для композиту без графіту та з ним відповідно.

Розміри отриманих частинок для С-вмісного композиту знаходяться в діапазоні

від 186 нм до 3,3 мкм. Для безвуглецевого композиту від 200 нм до 4,1 мкм.

З гістограм розподілу частинок видно, що додавання вуглецю формує

більш вужчий розподіл. Обрахунки розмірів частинок додатково це підтвер-

джують (табл. 3.29). Фракція частинок з розміром 0,2-1 мкм, для С-вмісного

композиту складає 87,4 %, що на ~14 % більше ніж у подвійного композиту –

73,5 %. Вагова частка також більша у порівняні з подвійним композитом і скла-

127
