Page 123 -

Аналіз отриманих результатів показав лінійна залежність об’єму виділе-

ного водню з композитів зі стружки магнію MgH –ZrNi Al –C від логарифму
1.5
2
0.5
концентрації MgCl у розчинах (рис. 3.49). Лінійна апроксимації даних показала
2
високе значення коефіцієнту кореляції для композиту без графіту – 0,91 і 0,97

для композиту з графітом. Така залежність зумовлена формуванням в реакцій-

ній системі буферного розчину “Mg(OH) –MgCl ”, рН якого лінійно знижується
2
2
з ростом log([MgCl ]). Детальне пояснення наведено у п. 3.2.5.
2

1200
1100

1100
1000
V(H 2 ), мл/г 1000 V(H 2 ), мл/г 900

900
800
2
R =0,96861
2
800 R =0,90949 700
-2,0 -1,8 -1,6 -1,4 -1,2 -1,0 -2,0 -1,8 -1,6 -1,4 -1,2 -1,0
log([MgCl ]) log([MgCl ])
2 2
а б

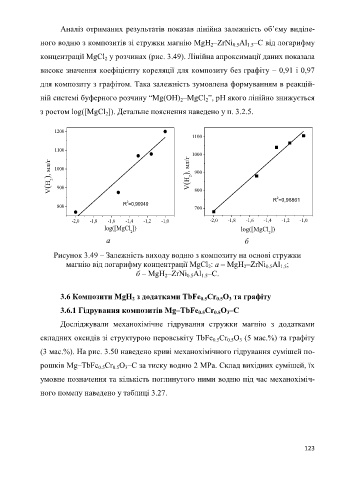

Рисунок 3.49 – Залежність виходу водню з композиту на основі стружки
магнію від логарифму концентрації MgCl : а – MgH –ZrNi Al ;
2
1.5
0.5
2
б – MgH –ZrNi Al –C.
0.5
1.5
2

3.6 Композити MgH з додатками TbFe Cr O та графіту
3
0.5
0.5
2
3.6.1 Гідрування композитів Mg–TbFe Cr O –С
0.5
3
0.5
Досліджували механохімічне гідрування стружки магнію з додатками
складних оксидів зі структурою перовськіту TbFe Cr O (5 мас.%) та графіту
0.5
3
0.5
(3 мас.%). На рис. 3.50 наведено криві механохімічного гідрування сумішей по-
рошків Mg–TbFe Cr O –С за тиску водню 2 MPa. Склад вихідних сумішей, їх
0.5
0.5
3
умовне позначення та кількість поглинутого ними водню під час механохіміч-
ного помелу наведено у таблиці 3.27.

123
