Page 122 -

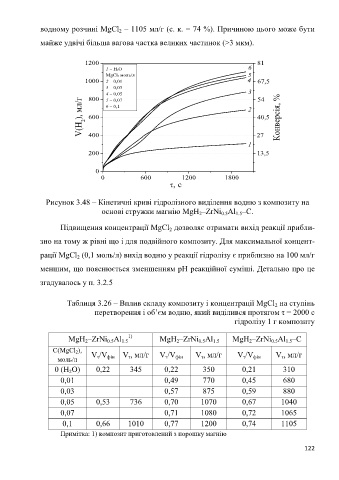

водному розчині MgCl – 1105 мл/г (с. к. = 74 %). Причиною цього може бути
2
майже удвічі більша вагова частка великих частинок (>3 мкм).

1200 81
1  H2O 6
MgCl2 моль/л 5
1000 2  0,01 4 67,5
3  0,03
4  0,05 3 54
800
5  0,07
), мл/г 600 6  0,1 2 40,5 Конверсія, %

V(H 2 400 27

1
200 13,5

0
0 600 1200 1800
, с

Рисунок 3.48 – Кінетичні криві гідролізного виділення водню з композиту на
основі стружки магнію MgH –ZrNi Al –C.
1.5
2
0.5
Підвищення концентрації MgCl дозволяє отримати вихід реакції прибли-
2
зно на тому ж рівні що і для подвійного композиту. Для максимальної концент-

рації MgCl (0,1 моль/л) вихід водню у реакції гідролізу є приблизно на 100 мл/г
2
меншим, що пояснюється зменшенням pH реакційної суміші. Детально про це

згадувалось у п. 3.2.5

Таблиця 3.26 – Вплив складу композиту і концентрації MgCl на ступінь
2
перетворення і об’єм водню, який виділився протягом τ = 2000 с
гідролізу 1 г композиту

MgH –ZrNi Al 1.5 1) MgH –ZrNi Al MgH –ZrNi Al –C
2
2
0.5
1.5
1.5
2
0.5
0.5
C(MgCl 2), V /V V , мл/г V /V V , мл/г V /V V , мл/г
моль/л τ фін τ τ фін τ τ фін τ
0 (H O) 0,22 345 0,22 350 0,21 310
2
0,01 0,49 770 0,45 680
0,03 0,57 875 0,59 880
0,05 0,53 736 0,70 1070 0,67 1040
0,07 0,71 1080 0,72 1065
0,1 0,66 1010 0,77 1200 0,74 1105
Примітка: 1) композит приготовлений з порошку магнію

122
