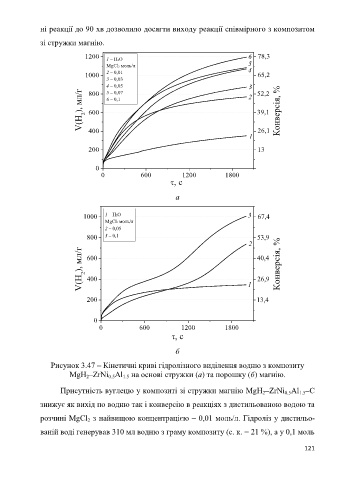

Page 121 -

ні реакції до 90 хв дозволило досягти виходу реакції співмірного з композитом

зі стружки магнію.

1200 1  H2O 6 78,3
MgCl2 моль/л 5
4
1000 2  0,01 65,2
3  0,03
4  0,05 3 52,2
), мл/г 6  0,1 2 39,1 Конверсія, %
800
5  0,07

V(H 2 600

400
1 26,1

200 13

0
0 600 1200 1800
, с

а

1000 1  H2O 3 67,4
MgCl2 моль/л
2  0,05
800 3  0,1 53,9
2
V(H 2 ), мл/г 400 1 26,9

600 40,4 Конверсія, %

200 13,4

0
0 600 1200 1800
, c

б

Рисунок 3.47 – Кінетичні криві гідролізного виділення водню з композиту
MgH –ZrNi Al на основі стружки (а) та порошку (б) магнію.
2
1.5
0.5
Присутність вуглецю у композиті зі стружки магнію MgH –ZrNi Al –C
2
1.5
0.5
знижує як вихід по водню так і конверсію в реакціях з дистильованою водою та
розчині MgCl з найвищою концентрацією – 0,01 моль/л. Гідроліз у дистильо-
2
ваній воді генерував 310 мл водню з граму композиту (с. к. = 21 %), а у 0,1 моль

121
