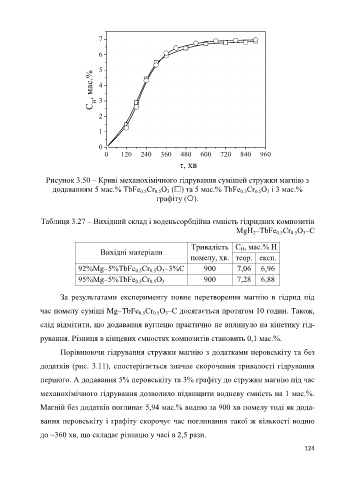

Page 124 -

7

6

5
C H , мас.% 4

3

2

1

0
0 120 240 360 480 600 720 840 960
, хв

Рисунок 3.50 – Криві механохімічного гідрування сумішей стружки магнію з
додаванням 5 мас.% TbFe Cr O () та 5 мас.% TbFe Cr O і 3 мас.%
0.5
0.5
3
0.5
0.5
3
графіту ().
Таблиця 3.27 – Вихідний склад і воденьсорбційна ємність гідридних композитів
MgH –TbFe Cr O –С
0.5
0.5
3
2
Тривалість С , мас.% H
Н
Вихідні матеріали
помелу, хв. теор. експ.
92%Mg–5%TbFe Cr O –3%C 900 7,06 6,96
3
0.5
0.5
95%Mg–5%TbFe Cr O 900 7,28 6,88
3
0.5
0.5
За результатами експерименту повне перетворення магнію в гідрид під
час помелу суміші Mg–TbFe Cr O –С досягається протягом 10 годин. Також,
3
0.5
0.5
слід відмітити, що додавання вуглецю практично не вплинуло на кінетику гід-
рування. Різниця в кінцевих ємностях композитів становить 0,1 мас.%.

Порівнюючи гідрування стружки магнію з додатками перовськіту та без

додатків (рис. 3.11), спостерігається значне скорочення тривалості гідрування

першого. А додавання 5% перовськіту та 3% графіту до стружки магнію під час

механохімічного гідрування дозволило підвищити водневу ємність на 1 мас.%.

Магній без додатків поглинає 5,94 мас.% водню за 900 хв помелу тоді як дода-

вання перовськіту і графіту скорочує час поглинання такої ж кількості водню

до ~360 хв, що складає різницю у часі в 2,5 рази.

124
