Page 120 -

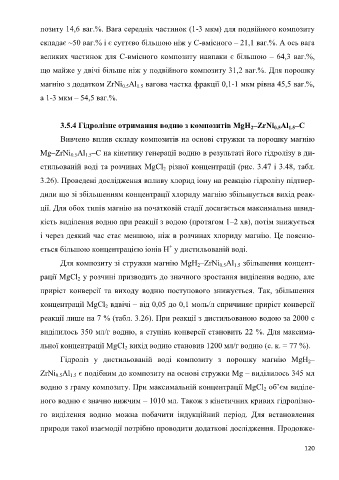

позиту 14,6 ваг.%. Вага середніх частинок (1-3 мкм) для подвійного композиту

складає ~50 ваг.% і є суттєво більшою ніж у С-вмісного – 21,1 ваг.%. А ось вага

великих частинок для С-вмісного композиту навпаки є більшою – 64,3 ваг.%,

що майже у двічі більше ніж у подвійного композиту 31,2 ваг.%. Для порошку

магнію з додатком ZrNi Al вагова частка фракції 0,1-1 мкм рівна 45,5 ваг.%,
1.5
0.5
а 1-3 мкм – 54,5 ваг.%.

3.5.4 Гідролізне отримання водню з композитів MgH –ZrNi Al –С
0.5
1.5
2
Вивчено вплив складу композитів на основі стружки та порошку магнію
Mg–ZrNi Al –C на кінетику генерації водню в результаті його гідролізу в ди-
1.5
0.5
стильованій воді та розчинах MgCl різної концентрації (рис. 3.47 і 3.48, табл.
2
3.26). Проведені дослідження впливу хлорид іону на реакцію гідролізу підтвер-

дили що зі збільшенням концентрації хлориду магнію збільшується вихід реак-

ції. Для обох типів магнію на початковій стадії досягається максимальна швид-

кість виділення водню при реакції з водою (протягом 1–2 хв), потім знижується

і через деякий час стає меншою, ніж в розчинах хлориду магнію. Це поясню-
+
ється більшою концентрацією іонів H у дистильованій воді.

Для композиту зі стружки магнію MgH –ZrNi Al збільшення концент-
0.5
2
1.5
рації MgCl у розчині призводить до значного зростання виділення водню, але
2
приріст конверсії та виходу водню поступового знижується. Так, збільшення

концентрації MgCl вдвічі – від 0,05 до 0,1 моль/л спричиняє приріст конверсії
2
реакції лише на 7 % (табл. 3.26). При реакції з дистильованою водою за 2000 с

виділилось 350 мл/г водню, а ступінь конверсії становить 22 %. Для максима-

льної концентрації MgCl вихід водню становив 1200 мл/г водню (с. к. = 77 %).
2
Гідроліз у дистильованій воді композиту з порошку магнію MgH –
2
ZrNi Al є подібним до композиту на основі стружки Mg – виділилось 345 мл
0.5
1.5
водню з граму композиту. При максимальній концентрації MgCl об’єм виділе-
2
ного водню є значно нижчим – 1010 мл. Також з кінетичних кривих гідролізно-

го виділення водню можна побачити індукційний період. Для встановлення

природи такої взаємодії потрібно проводити додаткові дослідження. Продовже-

120
