2.5 Мікроелектрохімічні дослідження
Мікроелектрохімічну гетерогенність поверхні зразків [91] визначали
методом рухомої краплі (~30…50 мкм) електроліту МЕХ (0,045% H 2SO 4 +
0,14% H 2O 2 + 0,00005% K 2Cr 2O 7), що подавалась з капіляра діаметром ~15…20
мкм, на установці, що представлена на рис. 2.5. Вона містить капіляр 9, який
з’єднаний соляним містком із хлоридсрібним електродом порівняння 4, що
кріпиться на трикоординатному маніпуляторі 5.
2
1
10
3
12 В
4
9
220 В 8
5
7 6

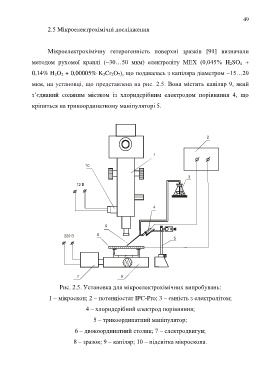

Рис. 2.5. Установка для мікроелектрохімічних випробувань:
1 – мікроскоп; 2 – потенціостат IPC-Pro; 3 – ємність з електролітом;
4 – хлоридсрібний електрод порівняння;
5 – трикоординатний маніпулятор;
6 – двокоординатний столик; 7 – електродвигун;
8 – зразок; 9 – капіляр; 10 – підсвітка мікроскопа.
