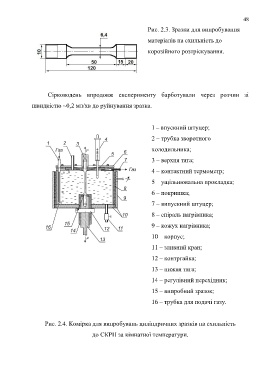

Рис. 2.3. Зразки для випробування
матеріалів на схильність до
корозійного розтріскування.
Сірководень впродовж експерименту барботували через розчин зі
швидкістю ~0,2 мл/хв до руйнування зразка.
1 – впускний штуцер;
2 – трубка зворотного
холодильника;
3 – верхня тяга;
4 – контактний термометр;
5 – ущільнювальна прокладка;
6 – покришка;
7 – випускний штуцер;
8 – спіраль нагрівника;
9 – кожух нагрівника;
10 – корпус;
11 – зливний кран;
12 – контргайка;
13 – нижня тяга;
14 – регулівний перехідник;
15 – випробний зразок;
16 – трубка для подачі газу.
Рис. 2.4. Комірка для випробувань циліндричних зразків на схильність
до СКРН за кімнатної температури.
