Page 46 - дисертація головей3-converted

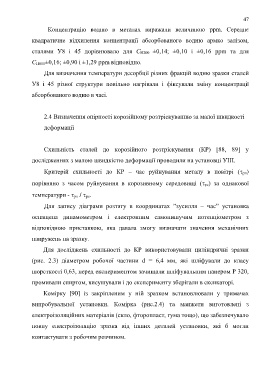

47

Концентрацію водню в металах виражали величиною ppm. Середнє

квадратичне відхилення концентрації абсорбованого водню армко залізом,

сталями У8 і 45 дорівнювало для С Н200 ±0,14; ±0,10 і ±0,16 ppm та для

С Н800±0,16; ±0,90 і ±1,29 ppm відповідно.

Для визначення температури десорбції різних фракцій водню зразки сталей

У8 і 45 різної структури повільно нагрівали і фіксували зміну концентрації

абсорбованого водню в часі.

2.4 Визначення опірності корозійному розтріскуванню за малої швидкості

деформації

Схильність сталей до корозійного розтріскування (КР) [88, 89] у

дослідженнях з малою швидкістю деформації проводили на установці УІП.

Критерій схильності до КР – час руйнування металу в повітрі ( рп)

порівняно з часом руйнування в корозивному середовищі ( рс) за однакової

температури -  рп /  рс.

Для запису діаграми розтягу в координатах ”зусилля – час” установка

оснащена динамометром і електронним самопишучим потенціометром з

відповідною приставкою, яка давала змогу визначати значення механічних

напружень на зразку.

Для досліджень схильності до КР використовували циліндричні зразки

(рис. 2.3) діаметром робочої частини d = 6,4 мм, які шліфували до класу

шорсткості 0,63, перед експериментом зачищали шліфувальним папером Р 320,

промивали спиртом, висушували і до експерименту зберігали в ексикаторі.

Комірку [90] із закріпленим у ній зразком встановлювали у тримачах

випробувальної установки. Комірка (рис.2.4) та манжети виготовлені з

електроізоляційних матеріалів (скло, фторопласт, гума тощо), що забезпечувало

повну електроізоляцію зразка від інших деталей установки, які б могли

контактувати з робочим розчином.
