Page 42 - дисертація головей3-converted

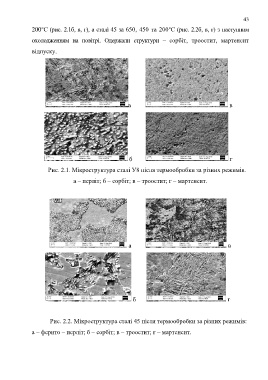

P. 42
43
200°С (рис. 2.1б, в, г), а сталі 45 за 650, 450 та 200°С (рис. 2.2б, в, г) з наступним
охолодженням на повітрі. Одержали структури – сорбіт, троостит, мартенсит
відпуску.
а в
б г
Рис. 2.1. Мікроструктура сталі У8 після термообробки за різних режимів.
а – перліт; б – сорбіт; в – троостит; г – мартенсит.
а в
б г
Рис. 2.2. Мікроструктура сталі 45 після термообробки за різних режимів:
а – ферито – перліт; б – сорбіт; в – троостит; г – мартенсит.
