Page 41 - дисертація головей3-converted

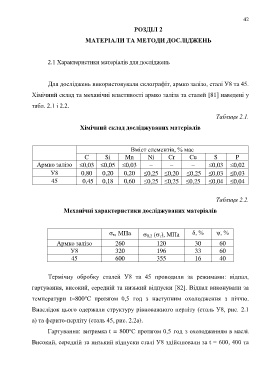

42

РОЗДІЛ 2

МАТЕРІАЛИ ТА МЕТОДИ ДОСЛІДЖЕНЬ

2.1 Характеристики матеріалів для досліджень

Для досліджень використовували склографіт, армко залізо, сталі У8 та 45.

Хімічний склад та механічні властивості армко заліза та сталей [81] наведені у

табл. 2.1 і 2.2.

Таблиця 2.1.

Хімічний склад досліджуваних матеріалів

Вміст елементів, % мас
C Si Mn Ni Cr Cu S P

Армко залізо 0,03 0,05 0,03 – – – 0,03 0,02
У8 0,80 0,20 0,20 0,25 0,20 0,25 0,03 0,03
45 0,45 0,18 0,60 0,25 0,25 0,25 0,04 0,04

Таблиця 2.2.

Механічні характеристики досліджуваних матеріалів

 в, МПа  0,2 ( т), МПа δ, % ψ, %
Армко залізо 260 120 30 60
У8 320 196 33 60
45 600 355 16 40

Термічну обробку сталей У8 та 45 проводили за режимами: відпал,

гартування, високий, середній та низький відпуски [82]. Відпал виконували за

температури t=800°С протягом 0,5 год з наступним охолодження з піччю.

Внаслідок цього одержали структуру рівноважного перліту (сталь У8, рис. 2.1

а) та ферито-перліту (сталь 45, рис. 2.2а).

Гартування: витримка t = 800°С протягом 0,5 год з охолодженням в маслі.

Високий, середній та низький відпуски сталі У8 здійснювали за t = 600, 400 та
