96

ω, % 5,5

4,5 1,6 мм
2,4 мм

3,5

2,5

1,5

0,5
9 11 13 15 17 19 21 23
t, мкм

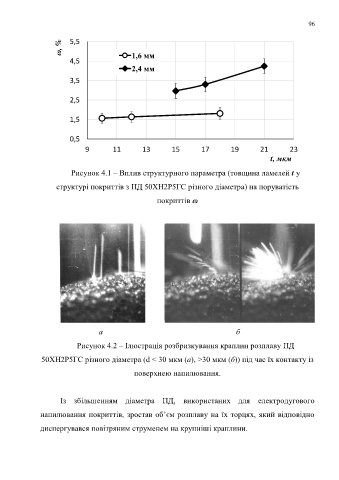

Рисунок 4.1 – Вплив структурного параметра (товщина ламелей t у

структурі покриттів з ПД 50ХН2Р5ГС різного діаметра) на поруватість

покриттів ɷ

а б

Рисунок 4.2 – Ілюстрація розбризкування краплин розплаву ПД

50ХН2Р5ГС різного діаметра (d < 30 мкм (a), >30 мкм (б)) під час їх контакту із

поверхнею напилювання.

Із збільшенням діаметра ПД, використаних для електродугового

напилювання покриттів, зростав об’єм розплаву на їх торцях, який відповідно

диспергувався повітряним струменем на крупніші краплини.
