Page 97 - дисертація Головчук

97

4.1.2 Поруватість електродугових покриттів із ПД 50Х6Г2МС

Як і у випадку покриттів із ПД 50ХН2Р5ГС поруватість таких покриттів

зростала при збільшення товщини ламелей у їх структурі та діаметра ПД

50Х6Г2МС (рис. 4.3). Покриттям, отриманим напилюванням ПД меншого

діаметру (1,6 мм), властива лише незначна тенденція до збільшення поруватості

в міру зростання товщини ламелей у їх структурі.

4,5
ω, % 4 1,6 мм

3,5 2,4 мм

3
2,5

2
1,5

1
0,5

15 17 19 21 23 25
t, мкм

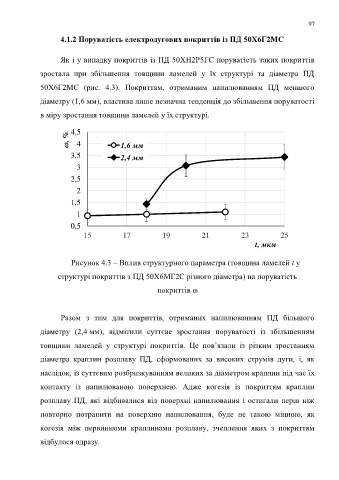

Рисунок 4.3 – Вплив структурного параметра (товщина ламелей t у

структурі покриттів з ПД 50Х6МГ2С різного діаметра) на поруватість

покриттів ɷ

Разом з тим для покриттів, отриманих напилюванням ПД більшого

діаметру (2,4 мм), відмітили суттєве зростання поруватості із збільшенням

товщини ламелей у структурі покриттів. Це пов’язали із різким зростанням

діаметра краплин розплаву ПД, сформованих за високих струмів дуги, і, як

наслідок, із суттєвим розбризкуванням великих за діаметром краплин під час їх

контакту із напилюваною поверхнею. Адже когезія із покриттям краплин

розплаву ПД, які відбивалися від поверхні напилювання і остигали перш ніж

повторно потрапити на поверхню напилювання, буде не такою міцною, як

когезія між первинними краплинами розплаву, зчеплення яких з покриттям

відбулося одразу.
