Page 100 - дисертація Головчук
P. 100
100

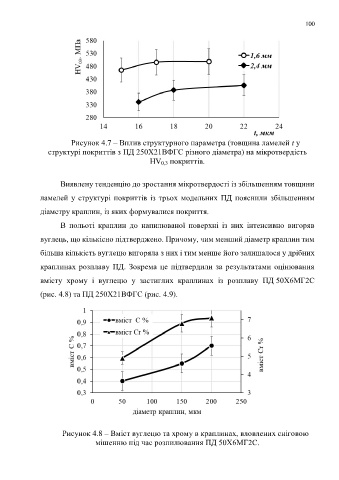

Рисунок 4.7 – Вплив структурного параметра (товщина ламелей t у
структурі покриттів з ПД 250Х21ВФГС різного діаметра) на мікротвердість
HV 0,3 покриттів.
Виявлену тенденцію до зростання мікротвердості із збільшенням товщини
ламелей у структурі покриттів із трьох модельних ПД пояснили збільшенням
діаметру краплин, із яких формувалися покриття.
В польоті краплин до напилюваної поверхні із них інтенсивно вигоряв
вуглець, що кількісно підтверджено. Причому, чим менший діаметр краплин тим
більша кількість вуглецю вигоряла з них і тим менше його залишалося у дрібних
краплинах розплаву ПД. Зокрема це підтвердили за результатами оцінювання
вмісту хрому і вуглецю у застиглих краплинах із розплаву ПД 50Х6МГ2С
(рис. 4.8) та ПД 250Х21ВФГС (рис. 4.9).
Рисунок 4.8 – Вміст вуглецю та хрому в краплинах, вловлених сніговою
мішенню під час розпилювання ПД 50Х6МГ2С.
