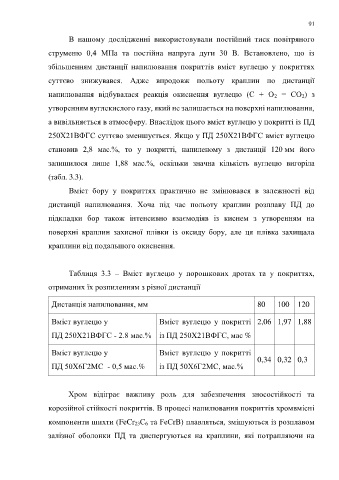

Page 91 - дисертація Головчук
P. 91
91
В нашому дослідженні використовували постійний тиск повітряного
струменю 0,4 МПа та постійна напруга дуги 30 В. Встановлено, що із
збільшенням дистанції напилювання покриттів вміст вуглецю у покриттях
суттєво знижувався. Адже впродовж польоту краплин по дистанції
напилювання відбувалася реакція окиснення вуглецю (С + О 2 = СО 2) з
утворенням вуглекислого газу, який не залишається на поверхні напилювання,
а вивільняється в атмосферу. Внаслідок цього вміст вуглецю у покритті із ПД
250Х21ВФГС суттєво зменшується. Якщо у ПД 250Х21ВФГС вміст вуглецю
становив 2,8 мас.%, то у покритті, напиленому з дистанції 120 мм його
залишилося лише 1,88 мас.%, оскільки значна кількість вуглецю вигоріла
(табл. 3.3).
Вміст бору у покриттях практично не змінювався в залежності від
дистанції напилювання. Хоча під час польоту краплин розплаву ПД до
підкладки бор також інтенсивно взаємодіяв із киснем з утворенням на
поверхні краплин захисної плівки із оксиду бору, але ця плівка захищала
краплини від подальшого окиснення.
Таблиця 3.3 – Вміст вуглецю у порошкових дротах та у покриттях,
отриманих їх розпиленням з різної дистанції
Дистанція напилювання, мм 80 100 120
Вміст вуглецю у Вміст вуглецю у покритті 2,06 1,97 1,88
ПД 250Х21ВФГС - 2.8 мас.% із ПД 250Х21ВФГС, мас %
Вміст вуглецю у Вміст вуглецю у покритті
0,34 0,32 0,3
ПД 50Х6Г2МС - 0,5 мас.% із ПД 50Х6Г2МС, мас.%
Хром відіграє важливу роль для забезпечення зносостійкості та
корозійної стійкості покриттів. В процесі напилювання покриттів хромвмісні
компоненти шихти (FeCr 23С 6 та FeCrB) плавляться, змішуються із розплавом
залізної оболонки ПД та диспергуються на краплини, які потрапляючи на
