Page 90 - дисертація Головчук
P. 90

90

                  кількість  у  твердому  розчині  матричної  фази  суттєво  зменшується.  Для

                  встановлення,  яка  кількість  Al  або  Ti  утворює  оксиди,  а  яка  їх  кількість

                  залишається у твердому розчині в межах ламелей покриття, було застосовано

                  емпіричні формули (табл. 3.2.), запропоновані в роботі.

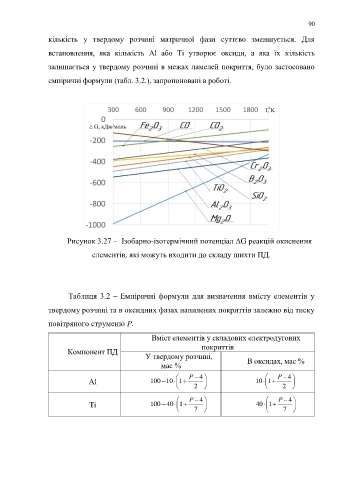

                         Рисунок 3.27 –  Ізобарно-ізотермічний потенціал ΔG реакцій окиснення

                                 елементів, які можуть входити до складу шихти ПД.





                         Таблиця 3.2 – Емпіричні формули для визначення вмісту елементів  у

                  твердому розчині та в оксидних фазах напилених покриттів залежно від тиску

                  повітряного струменю Р.

                                                      Вміст елементів у складових електродугових
                                                                        покриттів
                         Компонент ПД
                                                    У твердому розчині,                 В оксидах, мас %
                                                          мас %

                                                                  Р  4                         Р  4 
                                                                                             
                                                          
                                                              
                                Al                    100 10 1                           10 1        
                                                               
                                                                                              
                                                                    2                            2 
                                                               
                                                                                              
                                                                                              
                                                              
                                                          
                                Ti                    100 40 1    Р  4                 40 1    Р  4   
                                                                                              
                                                               
                                                                    7                             7  
   85   86   87   88   89   90   91   92   93   94   95
