Page 88 - дисертація Головчук
P. 88
88
на їх торцях під час напилювання. Як наслідок вміст оксидних складників у
покриттях, отриманих розпиленням ПД більшого діаметру, зростає.

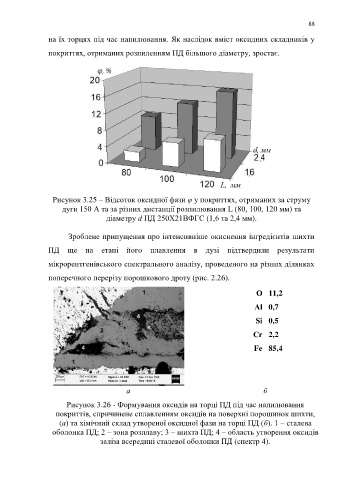

Рисунок 3.25 – Відсоток оксидної фази φ у покриттях, отриманих за струму
дуги 150 А та за різних дистанції розпилювання L (80, 100, 120 мм) та
діаметру d ПД 250Х21ВФГС (1,6 та 2,4 мм).
Зроблене припущення про інтенсивніше окиснення інгредієнтів шихти
ПД ще на етапі його плавлення в дузі підтвердили результати
мікрорентгенівського спектрального аналізу, проведеного на різних ділянках
поперечного перерізу порошкового дроту (рис. 2.26).
Елемент Масові %
O 11,2
Al 0,7
Si 0,5
Cr 2,2
Fe 85,4
а б
Рисунок 3.26 - Формування оксидів на торці ПД під час напилювання
покриттів, спричинене сплавленням оксидів на поверхні порошинок шихти,
(а) та хімічний склад утвореної оксидної фази на торці ПД (б). 1 – сталева
оболонка ПД; 2 – зона розплаву; 3 – шихта ПД; 4 – область утворення оксидів
заліза всередині сталевої оболонки ПД (спектр 4).
