                  напиленого  покриття  Е 1/Е 2,  ∆K  –  зміна  ширини  розрізу  на  кільці  внаслідок

                  виникнення внутрішніх напружень у покриттях під час їх нанесення.

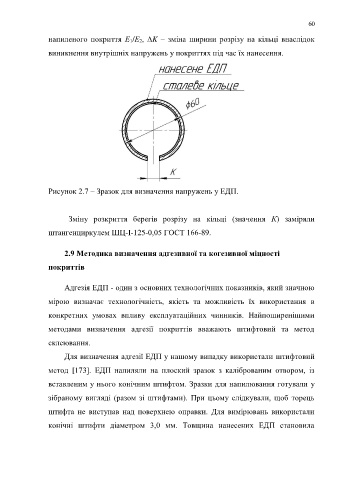

                  Рисунок 2.7 – Зразок для визначення напружень у ЕДП.



                         Зміну  розкриття  берегів  розрізу  на  кільці  (значення  К)  заміряли

                  штангенциркулем ШЦ-I-125-0,05 ГОСТ 166-89.



                        2.9 Методика визначення адгезивної та когезивної міцності

                  покриттів


                        Адгезія ЕДП - один з основних технологічних показників, який значною

                  мірою  визначає  технологічність,  якість  та  можливість  їх  використання  в

                  конкретних  умовах  впливу  експлуатаційних  чинників.  Найпоширенішими

                  методами  визначення  адгезії  покриттів  вважають  штифтовий  та  метод

                  склеювання.

                        Для визначення адгезії ЕДП у нашому випадку використали штифтовий

                  метод  [173].  ЕДП  напиляли  на  плоский  зразок  з  каліброваним  отвором,  із

                  вставленим у нього конічним штифтом. Зразки для напилювання готували у

                  зібраному  вигляді (разом зі штифтами). При цьому слідкували, щоб торець

                  штифта  не  виступав  над  поверхнею  оправки.  Для  вимірювань  використали

                  конічні  штифти  діаметром  3,0  мм.  Товщина  нанесених  ЕДП  становила
