Page 58 - дисертація Головчук

58

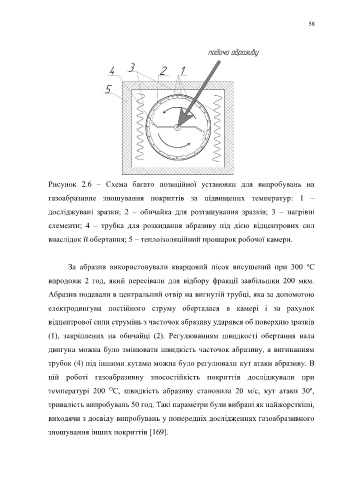

Рисунок 2.6 – Схема багато позиційної установки для випробувань на

газоабразивне зношування покриттів за підвищених температур: 1 –

досліджувані зразки; 2 – обичайка для розташування зразків; 3 – нагрівні
елементи; 4 – трубка для розкидання абразиву під дією відцентрових сил

внаслідок її обертання; 5 – теплоізоляційний прошарок робочої камери.

о
За абразив використовували кварцовий пісок висушений при 300 С
впродовж 2 год, який пересівали для відбору фракції завбільшки 200 мкм.

Абразив подавали в центральний отвір на вигнутій трубці, яка за допомогою

електродвигуна постійного струму оберталася в камері і за рахунок

відцентрової сили струмінь з часточок абразиву ударявся об поверхню зразків

(1), закріплених на обичайці (2). Регулюванням швидкості обертання вала

двигуна можна було змінювати швидкість часточок абразиву, а вигинанням

трубок (4) під іншими кутами можна було регулювали кут атаки абразиву. В

цій роботі газоабразивну зносостійкість покриттів досліджували при

О
температурі 200 С, швидкість абразиву становила 20 м/с, кут атаки 30º,
тривалість випробувань 50 год. Такі параметри були вибрані як найжорсткіші,

виходячи з досвіду випробувань у попередніх дослідженнях газоабразивного

зношування інших покриттів [169].
