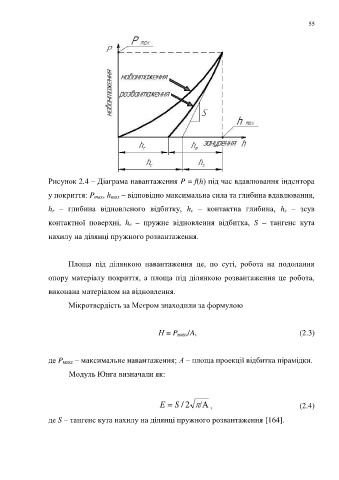

                  Рисунок 2.4 – Діаграма навантаження P = f(h) під час вдавлювання індентора

                  у покриття: P max, h max – відповідно максимальна сила та глибина вдавлювання,

                  h r  –  глибина  відновленого  відбитку,  h с  –  контактна  глибина,  h s  –  зсув

                  контактної  поверхні,  h е  –  пружне  відновлення  відбитка,  S  –  тангенс  кута

                  нахилу на ділянці пружного розвантаження.



                         Площа  під  ділянкою  навантаження  це,  по  суті,  робота  на  подолання

                  опору матеріалу покриття, а площа під ділянкою розвантаження це робота,

                  виконана матеріалом на відновлення.

                         Мікротвердість за Меєром знаходили за формулою



                                                         Н = P макс/A,                                    (2.3)



                  де P макс – максимальне навантаження; А – площа проекції відбитка пірамідки.

                         Модуль Юнга визначали як:




                                                              S
                                                         Е   /   2         ,                          (2.4)
                  де S – тангенс кута нахилу на ділянці пружного розвантаження [164].
