64

для визначення поруватості. Програмне забезпечення a4i-Analysis в поєднанні

з a4i-Docu дало змогу визначити поруватість за допомогою аналізу об’єктів

зображення, зафарбованих у сірий колір. Інші не менш контрастні елементи

структури на мікрофотографіях (оксиди, тверді включення, межі ламелей) не

враховувалися під час обрахунків. За допомогою програмного забезпечення

проаналізували зображення різних ЕДП і визначали відносну площу пор в

кожному з них.

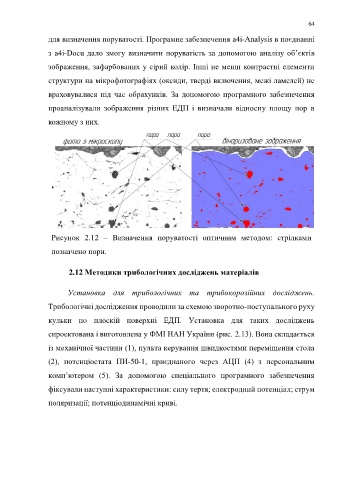

Рисунок 2.12 – Визначення поруватості оптичним методом: стрілками

позначено пори.

2.12 Методики трибологічних досліджень матеріалів

Установка для трибологічних та трибокорозійних досліджень.

Трибологічні дослідження проводили за схемою зворотно-поступального руху

кульки по плоскій поверхні ЕДП. Установка для таких досліджень

спроектована і виготовлена у ФМІ НАН України (рис. 2.13). Вона складається

із механічної частини (1), пульта керування швидкостями переміщення стола

(2), потенціостата ПИ-50-1, приєднаного через АЦП (4) з персональним

комп’ютером (5). За допомогою спеціального програмного забезпечення

фіксували наступні характеристики: силу тертя; електродний потенціал; струм

поляризації; потенціодинамічні криві.
