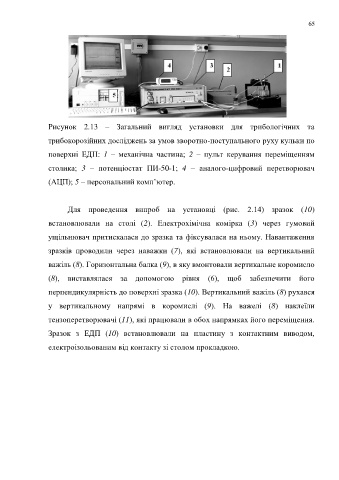

Рисунок 2.13 – Загальний вигляд установки для трибологічних та

трибокорозійних досліджень за умов зворотно-поступального руху кульки по

поверхні ЕДП: 1 – механічна частина; 2 – пульт керування переміщенням

столика; 3 – потенціостат ПИ-50-1; 4 – аналого-цифровий перетворювач

(АЦП); 5 – персональний комп’ютер.

Для проведення випроб на установці (рис. 2.14) зразок (10)

встановлювали на столі (2). Електрохімічна комірка (3) через гумовий

ущільнювач притискалася до зразка та фіксувалася на ньому. Навантаження

зразків проводили через наважки (7), які встановлювали на вертикальний

важіль (8). Горизонтальна балка (9), в яку вмонтовали вертикальне коромисло

(8), виставлялася за допомогою рівня (6), щоб забезпечити його

перпендикулярність до поверхні зразка (10). Вертикальний важіль (8) рухався

у вертикальному напрямі в коромислі (9). На важелі (8) наклеїли

тензоперетворювачі (11), які працювали в обох напрямках його переміщення.

Зразок з ЕДП (10) встановлювали на пластину з контактним виводом,

електроізольованим від контакту зі столом прокладкою.
