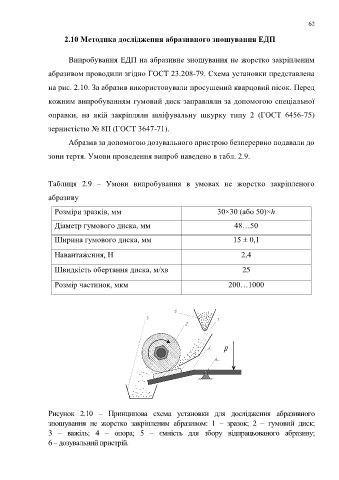

62

2.10 Методика дослідження абразивного зношування ЕДП

Випробування ЕДП на абразивне зношування не жорстко закріпленим

абразивом проводили згідно ГОСТ 23.208-79. Схема установки представлена

на рис. 2.10. За абразив використовували просушений кварцовий пісок. Перед

кожним випробуванням гумовий диск заправляли за допомогою спеціальної

оправки, на якій закріпляли шліфувальну шкурку типу 2 (ГОСТ 6456-75)

зернистістю № 8П (ГОСТ 3647-71).

Абразив за допомогою дозувального пристрою безперервно подавали до

зони тертя. Умови проведення випроб наведено в табл. 2.9.

Таблиця 2.9 – Умови випробування в умовах не жорстко закріпленого

абразиву

Розміри зразків, мм 30×30 (або 50)×h

Діаметр гумового диска, мм 48…50

Ширина гумового диска, мм 15 ± 0,1

Навантаження, Н 2,4

Швидкість обертання диска, м/хв 25

Розмір частинок, мкм 200…1000

Рисунок 2.10 – Принципова схема установки для дослідження абразивного
зношування не жорстко закріпленим абразивом: 1 – зразок; 2 – гумовий диск;
3 – важіль; 4 – опора; 5 – ємність для збору відпрацьованого абразиву;
6 – дозувальний пристрій.
