Досліджування ЕДП на зносостійкість жорстко закріпленим абразивом

проводили з використанням абразивного диска із електрокорунду середньої

м’якої твердості СМ-2 на керамічній зв’язці 7К15 діаметром 150 мм та

шириною 8 мм. Зернистість диску становила 250...315 µм (25А, 25Н), лінійна

швидкість тертя – 100 м/хв, навантаження в зоні лінійного контакту – 15 Н.

Схема установки наведена на рис 2.11. Абразивну зносостійкість оцінювали за

–4
втратою маси зразків яку оцінювали з точністю до 2·10 г електронній
аналітичній вазі марки KERN ABJ 220 4М.

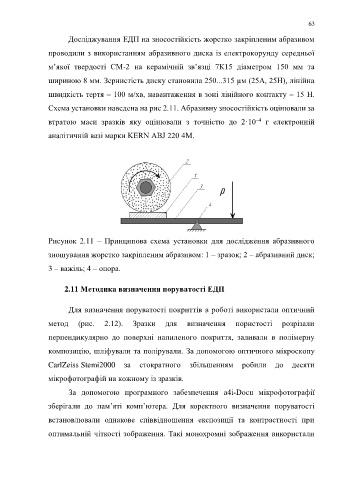

Рисунок 2.11 – Принципова схема установки для дослідження абразивного

зношування жорстко закріпленим абразивом: 1 – зразок; 2 – абразивний диск;

3 – важіль; 4 – опора.

2.11 Методика визначення поруватості ЕДП

Для визначення поруватості покриттів в роботі використали оптичний

метод (рис. 2.12). Зразки для визначення пористості розрізали

перпендикулярно до поверхні напиленого покриття, заливали в полімерну

композицію, шліфували та полірували. За допомогою оптичного мікроскопу

CarlZeiss Stemi2000 за стократного збільшенням робили до десяти

мікрофотографій на кожному із зразків.

За допомогою програмного забезпечення a4i-Docu мікрофотографії

зберігали до пам’яті комп’ютера. Для коректного визначення поруватості

встановлювали однакове співвідношення експозиції та контрастності при

оптимальній чіткості зображення. Такі монохромні зображення використали
