Page 50 - дисертація Головчук

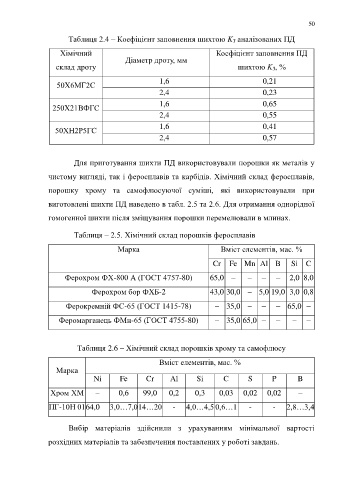

50

Таблиця 2.4 – Коефіцієнт заповнення шихтою K З аналізованих ПД

Хімічний Коефіцієнт заповнення ПД
Діаметр дроту, мм
склад дроту шихтою K З, %

1,6 0,21
50Х6МГ2С
2,4 0,23

1,6 0,65
250Х21ВФГС
2,4 0,55

1,6 0,41
50ХН2Р5ГС
2,4 0,57

Для приготування шихти ПД використовували порошки як металів у

чистому вигляді, так і феросплавів та карбідів. Хімічний склад феросплавів,

порошку хрому та самофлюсуючої суміші, які використовували при

виготовлені шихти ПД наведено в табл. 2.5 та 2.6. Для отримання однорідної

гомогенної шихти після зміщування порошки перемелювали в млинах.

Таблиця – 2.5. Хімічний склад порошків феросплавів

Марка Вміст елементів, мас. %

Cr Fe Mn Al B Si C

Ферохром ФХ-800 А (ГОСТ 4757-80) 65,0 – – – – 2,0 8,0

Ферохром бор ФХБ-2 43,0 30,0 – 5,0 19,0 3,0 0,8

Ферокремній ФС-65 (ГОСТ 1415-78) – 35,0 – – – 65,0 –

Феромарганець ФМн-65 (ГОСТ 4755-80) – 35,0 65,0 – – – –

Таблиця 2.6 – Хімічний склад порошків хрому та самофлюсу

Вміст елементів, мас. %
Марка
Ni Fe Cr Al Si C S P B

Хром ХМ – 0,6 99,0 0,2 0,3 0,03 0,02 0,02 –

ПГ-10Н 01 64,0 3,0…7,0 14…20 - 4,0…4,5 0,6…1 - - 2,8…3,4

Вибір матеріалів здійснили з урахуванням мінімальної вартості

розхідних матеріалів та забезпечення поставлених у роботі завдань.
