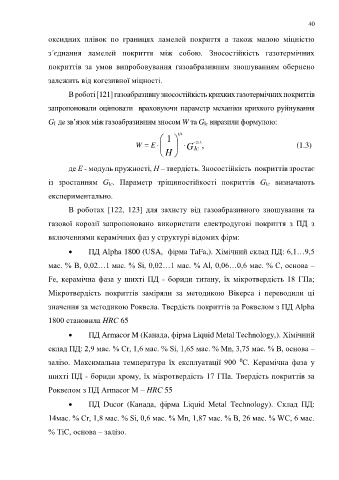

Page 40 - дисертація Головчук
P. 40
40
оксидних плівок по границях ламелей покриття а також малою міцністю
з´єднання ламелей покриття між собою. Зносостійкість газотермічних
покриттів за умов випробовування газоабразивним зношуванням обернено
залежить від когезивної міцності.
В роботі [121] газоабразивну зносостійкість крихких газотермічних покриттів
запропоновали оцінювати враховуючи параметр механіки крихкого руйнування
G І де зв’язок між газоабразивним зносом W та G Іc виразили формулою:
1 1 4
W E G Ic 3 / 2 , (1.3)
H
де Е - модуль пружності, Н – твердість. Зносостійкість покриттів зростає
із зростанням G Іc. Параметр тріщиностійкості покриттів G Іc визначають
експериментально.
В роботах [122, 123] для захисту від газоабразивного зношування та
газової корозії запропоновано використати електродугові покриття з ПД з
включеннями керамічних фаз у структурі відомих фірм:
ПД Alpha 1800 (USA, фірма TaFa,). Хімічний склад ПД: 6,1…9,5
мас. % B, 0,02…1 мас. % Si, 0,02…1 мас. % Al, 0,06…0,6 мас. % C, основа –
Fe, керамічна фаза у шихті ПД - бориди титану, їх мікротвердість 18 ГПа;
Мікротвердість покриттів заміряли за методикою Вікерса і переводили ці
значення за методикою Роквела. Твердість покриттів за Роквелом з ПД Alpha
1800 становила HRC 65
ПД Armacor M (Канада, фірма Liquid Metal Technology,). Хімічний
склад ПД: 2,9 мас. % Cr, 1,6 мас. % Si, 1,65 мас. % Mn, 3,75 мас. % B, основа –
0
залізо. Максимальна температура їх експлуатації 900 С. Керамічна фаза у
шихті ПД - бориди хрому, їх мікротвердість 17 ГПа. Твердість покриттів за
Роквелом з ПД Armacor M – HRC 55
ПД Ducor (Канада, фірма Liquid Metal Technology). Склад ПД:
14мас. % Cr, 1,8 мас. % Si, 0,6 мас. % Mn, 1,87 мас. % B, 26 мас. % WC, 6 мас.
% TiC, основа – залізо.
