Page 38 - дисертація Головчук

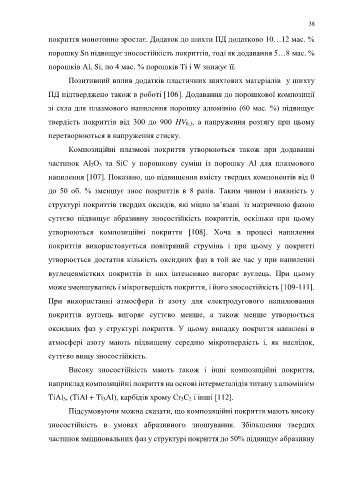

38

покриття монотонно зростає. Додаток до шихти ПД додатково 10…12 мас. %

порошку Sn підвищує зносостійкість покриттів, тоді як додавання 5…8 мас. %

порошків Al, Si, по 4 мас. % порошків Ti і W знижує її.

Позитивний вплив додатків пластичних шихтових матеріалів у шихту

ПД підтверджено також в роботі [106]. Додавання до порошкової композиції

зі скла для плазмового напилення порошку алюмінію (60 мас. %) підвищує

твердість покриттів від 300 до 900 HV 0,3, а напруження розтягу при цьому

перетворюються в напруження стиску.

Композиційні плазмові покриття утворюються також при додаванні

частинок Al 2O 3 та SiC у порошкову суміш із порошку Al для плазмового

напилення [107]. Показано, що підвищення вмісту твердих компонентів від 0

до 50 об. % зменшує знос покриттів в 8 разів. Таким чином і наявність у

структурі покриттів твердих оксидів, які міцно зв’язані із матричною фазою

суттєво підвищує абразивну зносостійкість покриттів, оскільки при цьому

утворюються композиційні покриття [108]. Хоча в процесі напилення

покриттів використовується повітряний струмінь і при цьому у покритті

утворюється достатня кількість оксидних фаз в той же час у при напиленні

вуглецевмістких покриттів із них інтенсивно вигоряє вуглець. При цьому

може зменшуватись і мікротвердість покриття, і його зносостійкість [109-111].

При використанні атмосфери із азоту для електродугового напилювання

покриттів вуглець вигоряє суттєво менше, а також менше утворюється

оксидних фаз у структурі покриття. У цьому випадку покриття напилені в

атмосфері азоту мають підвищену середню мікротвердість і, як наслідок,

суттєво вищу зносостійкість.

Високу зносостійкість мають також і інші композиційні покриття,

наприклад композиційні покриття на основі інтерметалідів титану з алюмінієм

TiAl 3, (TiAl + Ti 3Al), карбідів хрому Cr 3C 2 і інші [112].

Підсумовуючи можна сказати, що композиційні покриття мають високу

зносостійкість в умовах абразивного зношування. Збільшення твердих

частинок зміцнювальних фаз у структурі покриття до 50% підвищує абразивну
