Page 42 - дисертація Головчук
P. 42

42

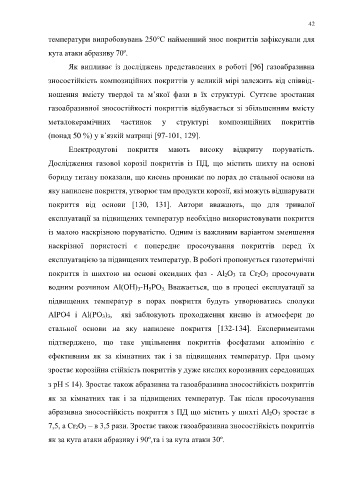

                  температури випробовувань 250°С найменший знос покриттів зафіксували для

                  кута атаки абразиву 70º.

                         Як випливає  із досліджень представлених в роботі [96] газоабразивна

                  зносостійкість композиційних покриттів у великій мірі залежить від співвід-

                  ношення  вмісту  твердої  та  м’якої  фази  в  їх  структурі.  Суттєве  зростання

                  газоабразивної зносостійкості покриттів відбувається зі збільшенням вмісту

                  металокерамічних         частинок       у    структурі      композиційних         покриттів

                  (понад 50 %) у в´язкій матриці [97-101, 129].

                         Електродугові        покриття      мають      високу      відкриту      поруватість.

                  Дослідження  газової  корозії  покриттів  із  ПД,  що  містить  шихту  на  основі

                  бориду титану показали, що кисень проникає по порах до стальної основи на

                  яку напилене покриття, утворює там продукти корозії, які можуть відшарувати

                  покриття  від  основи  [130,  131].  Автори  вважають,  що  для  тривалої

                  експлуатації за підвищених температур необхідно використовувати покриття

                  із малою наскрізною поруватістю. Одним із важливим варіантом зменшення

                  наскрізної  пористості  є  попереднє  просочування  покриттів  перед  їх

                  експлуатацією за підвищених температур. В роботі пропонується газотермічні

                  покриття  із  шихтою  на  основі  оксидних  фаз  -  Al 2O 3  та  Cr 2O 3  просочувати

                  водним  розчином  Al(OH) 3-H 5PO 3.  Вважається,  що  в  процесі  експлуатації  за

                  підвищених  температур  в  порах  покриття  будуть  утворюватись  сполуки

                  AlPO4  і  Al(PO 3) 3,    які  заблокують  проходження  кисню  із  атмосфери  до

                  стальної  основи  на  яку  напилене  покриття  [132-134].  Експериментами

                  підтверджено,  що  таке  ущільнення  покриттів  фосфатами  алюмінію  є

                  ефективним  як  за  кімнатних  так  і  за  підвищених  температур.  При  цьому

                  зростає корозійна стійкість покриттів у дуже кислих корозивних середовищах

                  з рH  14). Зростає також абразивна та газоабразивна зносостійкість покриттів

                  як  за  кімнатних  так  і  за  підвищених  температур.  Так  після  просочування

                  абразивна зносостійкість покриття з ПД що містить у шихті Al 2O 3 зростає в

                  7,5, а Cr 2O 3 – в 3,5 рази. Зростає також газоабразивна зносостійкість покриттів

                  як за кута атаки абразиву і 90º,та і за кута атаки 30º.
   37   38   39   40   41   42   43   44   45   46   47
