Page 35 - дисертація Головчук

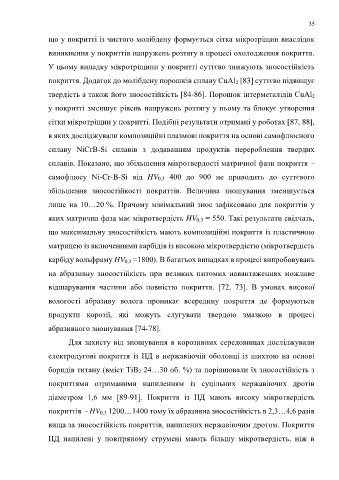

35

що у покритті із чистого молібдену формується сітка мікротріщин внаслідок

виникнення у покриттів напружень розтягу в процесі охолодження покриття.

У цьому випадку мікротріщини у покритті суттєво знижують зносостійкість

покриття. Додаток до молібдену порошків сплаву CuAl 2 [83] суттєво підвищує

твердість а також його зносостійкість [84-86]. Порошок інтерметалідів CuAl 2

у покритті зменшує рівень напружень розтягу у ньому та блокує утворення

сітки мікротріщин у покритті. Подібні результати отримані у роботах [87, 88],

в яких досліджували композиційні плазмові покриття на основі самофлюсного

сплаву NiCrB-Si сплавів з додаванням продуктів перероблення твердих

сплавів. Показано, що збільшення мікротвердості матричної фази покриття –

самофлюсу Ni-Cr-B-Si від HV 0,3 400 до 900 не приводить до суттєвого

збільшення зносостійкості покриттів. Величина зношування зменшується

лише на 10…20 %. Причому мінімальний знос зафіксовано для покриттів у

яких матрична фаза має мікротвердість HV 0,3 = 550. Такі результати свідчать,

що максимальну зносостійкість мають композиційні покриття із пластичною

матрицею із включеннями карбідів із високою мікротвердістю (мікротвердість

карбіду вольфраму HV 0,3 =1800). В багатьох випадках в процесі випробовувань

на абразивну зносостійкість при великих питомих навантаженнях можливе

відшарування частини або повністю покриття. [72, 73]. В умовах високої

вологості абразиву волога проникає всередину покриття де формуються

продукти корозії, які можуть слугувати твердою змазкою в процесі

абразивного зношування [74-78].

Для захисту від зношування в корозивних середовищах досліджували

електродугові покриття із ПД в нержавіючій оболонці із шихтою на основі

боридів титану (вміст ТіВ 2 24…30 об. %) та порівнювали їх зносостійкість з

покриттями отриманими напиленням із суцільних нержавіючих дротів

діаметром 1,6 мм [89-91]. Покриття із ПД мають високу мікротвердість

покриттів - HV 0,3 1200…1400 тому їх абразивна зносостійкість в 2,3…4,6 разів

вища за зносостійкість покриттів, напилених нержавіючим дротом. Покриття

ПД напилені у повітряному струмені мають більшу мікротвердість, ніж в
