Page 132 - дисертація Головчук

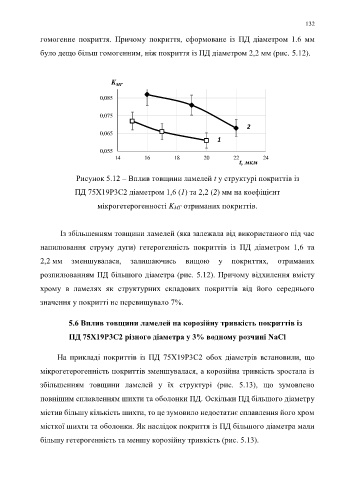

132

гомогенне покриття. Причому покриття, сформоване із ПД діаметром 1.6 мм

було дещо більш гомогенним, ніж покриття із ПД діаметром 2,2 мм (рис. 5.12).

K МГ

0,085

0,075
2
0,065
1
0,055
14 16 18 20 22 24
t, мкм

Рисунок 5.12 – Вплив товщини ламелей t у структурі покриттів із

ПД 75Х19Р3С2 діаметром 1,6 (1) та 2,2 (2) мм на коефіцієнт

мікрогетерогенності K МГ отриманих покриттів.

Із збільшенням товщини ламелей (яка залежала від використаного під час

напилювання струму дуги) гетерогенність покриттів із ПД діаметром 1,6 та

2,2 мм зменшувалася, залишаючись вищою у покриттях, отриманих

розпилюванням ПД більшого діаметра (рис. 5.12). Причому відхилення вмісту

хрому в ламелях як структурних складових покриттів від його середнього

значення у покритті не перевищувало 7%.

5.6 Вплив товщини ламелей на корозійну тривкість покриттів із

ПД 75Х19Р3С2 різного діаметра у 3% водному розчині NaCl

На прикладі покриттів із ПД 75Х19Р3С2 обох діаметрів встановили, що

мікрогетерогенність покриттів зменшувалася, а корозійна тривкість зростала із

збільшенням товщини ламелей у їх структурі (рис. 5.13), що зумовлено

повнішим сплавленням шихти та оболонки ПД. Оскільки ПД більшого діаметру

містив більшу кількість шихти, то це зумовило недостатнє сплавлення його хром

місткої шихти та оболонки. Як наслідок покриття із ПД більшого діаметра мали

більшу гетерогенність та меншу корозійну тривкість (рис. 5.13).
